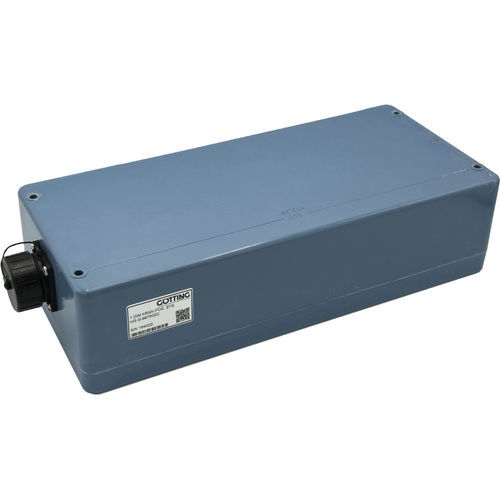

Antenna satellite HG G-98760

esternaper esterniIP67

Elettronica incapsulata Gamma di frequenza 128 kHz Distanza di lettura a seconda del transponder da 30 a max. 200 mm Area attiva per il posizionamento 280 x 110 mm Velocità massima di attraversamento Velocità di attraversamento 3 m/s Alimentazione di tensione 24 V ±10% PosiPulse quando si attraversa il centro dell'antenna in direzione di marcia L'interfaccia seriale serve come interfaccia di servizio per la configurazione o l'interfaccia dati Programmazione dei transponder L'antenna transponder viene utilizzata per localizzare e seguire le gru su rotaia con l'ausilio di marcatori a terra (transponder). L'antenna qui descritta è particolarmente adatta per i veicoli in aree esterne, poiché le unità elettroniche sono sigillate negli alloggiamenti dell'antenna. Tutte le impostazioni, le regolazioni e gli aggiornamenti software più importanti possono essere eseguiti tramite un'interfaccia seriale. Quando l'antenna passa sopra un transponder, questo viene alimentato da un campo di energia di 128 kHz e ritrasmette il suo codice all'antenna a metà frequenza. L'interprete integrato nell'antenna decodifica il codice. Quando il centro dell'antenna viene attraversato (perpendicolarmente alla direzione di marcia), viene emesso un impulso di posizionamento ad alta precisione (PosiPulse) di durata regolabile. Inoltre, vengono misurate varie caratteristiche dell'antenna, come l'assorbimento di corrente, la tensione di alimentazione, ecc. - vengono misurate e aggiunte al protocollo di uscita seriale su richiesta. Il segnale seriale viene emesso come RS 422 o RS 232 a potenziale separato. Anche l'impulso di posizionamento è isolato galvanicamente. Altre interfacce sono CAN bus o Profibus®. Una panoramica delle varianti disponibili dell'antenna è riportata nella scheda tecnica sottostante.
