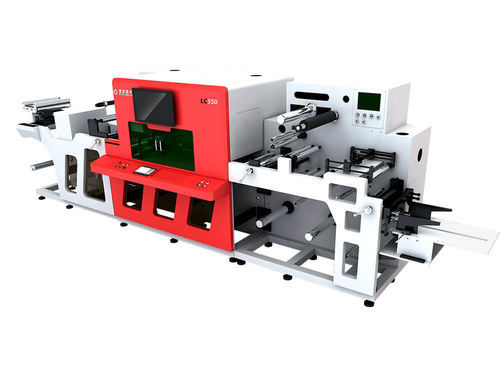

Sistema di taglio laser LC350

con matriceper etichettepanno del rullo

Sintesi del prodotto La fustellatrice laser LC350 è un sistema di fustellatura e finitura laser completamente digitale, ad alta velocità e automatico, progettato per applicazioni roll-to-roll, roll-to-sheet e roll-to-sticker. Offre una conversione di alta qualità e su richiesta di materiali in rotolo, riducendo drasticamente i tempi di consegna ed eliminando i costi della fustellatura tradizionale grazie a un flusso di lavoro digitale completo ed efficiente.

• Larghezza massima del nastro: 350 mm
• Diametro massimo del nastro: 750 mm
• Velocità massima del nastro: 120 m/min
• Potenza laser: 150 Watt / 300 Watt / 600 Watt

Caratteristiche principali

• Sistema di finitura laser digitale per la conversione di etichette
• Soluzioni industriali di fustellatura e conversione laser per applicazioni da rotolo a rotolo, da rotolo a foglio o da rotolo a pezzo
• Laser a doppia stazione, svolgitura, taglio laser, riavvolgimento doppio e rimozione della matrice di scarto
• Predisposto per moduli aggiuntivi quali verniciatura, laminazione, taglio e taglio in fogli
• Possibilità di tagliare con livelli di potenza diversi sulla stessa etichetta
• Lettore di codici a barre (o QR Code) per il taglio continuo e la regolazione continua del lavoro al volo
• Flessibilità assoluta per soddisfare le richieste dinamiche del mercato senza costi aggiuntivi di attrezzature o tempi di attesa

Caratteristiche tecniche

• Struttura a telaio di tipo scatolare con forte capacità di carico, ricottura ripetuta di alleggerimento delle tensioni e lavorazione di macchine utensili CNC ad alta precisione per garantire precisione di funzionamento e stabilità a lungo termine
• Sorgente laser configurabile in base al materiale per ottenere il miglior effetto di taglio; precisione di taglio laser ±0,1 mm
• Software sviluppato internamente per la variazione automatica della velocità del nastro durante il cambio di lavoro, massimizzando la produttività
• Dotato di telecamera CCD e lettore di codici a barre (QR code) per il cambio di lavoro
• Componenti principali delle migliori marche: Sorgenti laser Luxinar, teste galvaniche ScanLab e Feeltek, lenti ottiche II-VI, servomotori e azionamenti Yaskawa, controllo della tensione PLC Siemens
• Campo di lavoro personalizzabile: 230 mm, 350 mm, 700 mm o 1000 mm
• Sistema di controllo sviluppato in proprio per una profonda personalizzazione

Specifiche rapide Modello No. LC350 Larghezza massima del nastro Larghezza nastro 350 mm / 13,7" Larghezza massima di alimentazione Larghezza di alimentazione 750 mm / 23,6" Diametro massimo del nastro Diametro del nastro 400 mm / 15,7" Velocità massima del nastro Velocità nastro 120 m/min (a seconda della potenza del laser, del materiale e del modello di taglio) Precisione ±0,1 mm Tipo di laser Laser CO2 RF per metalli Potenza laser 150W / 300W / 600W Posizionamento del raggio laser Galvanometro Alimentazione 380V trifase 50/60Hz Opzioni di conversione laminazione

Laminazione con liner

Riavvolgimento doppio

Affilatura - Taglio a lame o taglio a rasoio

Foglio

Trattamento corona

Rimozione della matrice di rifiuti

Riavvolgitore della matrice di rifiuti con spostatore di etichette e back-scorer

Collettore di rifiuti o trasportatore per taglio passante

Ispezione e rilevamento di etichette mancanti

Benefici della fustellatrice laser per etichette

• Velocità di esecuzione: Non sono necessarie fustelle, i progetti possono essere tagliati al laser in qualsiasi momento
• Taglio veloce: Fino a 2000 mm/secondo, velocità del nastro fino a 120 metri/min
• Automazione e facilità d'uso: Controllo computerizzato CAM/CAD, cambio forma istantaneo
• Flessibile e versatile: Taglio completo, taglio a bacio, perforazione, incisione, marcatura, taglio, laminazione, verniciatura UV e altro ancora
• Può tagliare rotoli di etichette stampate, rotoli di etichette semplici, materiali riflettenti, etichette adesive, nastri bifacciali e monofacciali, etichette di materiali speciali, nastri industriali, ecc Materiali e applicazioni
  • Materiali comuni: Carta, film plastici, carta lucida, carta opaca, carta sintetica, cartone, poliestere, polipropilene (PP), PU, PET, BOPP, plastica, film, film di microfinitura, vinile a trasferimento termico, film riflettente, film di lappatura, nastro biadesivo, nastro 3M VHB, nastro reflex, tessuto, stencil Mylar, ecc.
  • Applicazioni comuni: Etichette, stampa e imballaggio, etichette e nastri adesivi, nastri riflettenti/film retroriflettenti, nastri industriali/nastri 3M, decalcomanie/adesivi, abrasivi, guarnizioni, settore automobilistico, elettronica, stencil, twill, patch e abbellimenti per abbigliamento
  Vantaggi unici del laser per il taglio di adesivi ed etichette
  • Stabilità e affidabilità: Sorgente laser CO2 RF sigillata, qualità di taglio costante, manutenzione ridotta
  • Alta velocità: sistema galvanometrico per un rapido movimento del raggio
  • Alta precisione: Il sistema di posizionamento delle etichette controlla la posizione del nastro, con una precisione di taglio di 20 micron
  • Estremamente versatile: può creare un'enorme varietà di etichette in un unico processo ad alta velocità
  • Adatta a un'ampia gamma di materiali: Carta lucida, carta opaca, cartone, poliestere, polipropilene, poliimmide, film polimerici sintetici, ecc.
  • Adatta a diversi tipi di lavoro: Fustellatura di qualsiasi forma, taglio e taglio a bacio, perforazione, microperforazione, incisione
  • Nessuna limitazione del disegno di taglio: Qualsiasi forma o dimensione
  • Minimo spreco di materiale: Processo termico senza contatto, raggio laser sottile
  • Rispetto dei costi di produzione e manutenzione: Non sono necessari stampi/coltelli, lunga durata della macchina
  Specifiche tecniche (Tabella) Modello No. LC350 Larghezza massima di taglio 350 mm / 13,7" Larghezza massima di alimentazione 370 mm / 14,5" Diametro massimo del nastro 750 mm / 29,5" Velocità massima del nastro 120 m/min (a seconda della potenza del laser, del materiale e del modello di taglio) Precisione ±0,1 mm Tipo di laser Laser CO2 RF Posizionamento del raggio laser Galvanometro Potenza laser 150W / 300W / 600W Gamma di potenza laser in uscita 5%-100% Alimentazione elettrica 380V 50Hz / 60Hz, trifase Dimensioni L3700 x L2000 x H1820 (mm) Peso 3500KG Caratteristiche / Specifiche tecniche
  • Modello: LC350
  • Larghezza massima del nastro: 350 mm. Larghezza nastro: 350 mm / 13,7"
  • Larghezza max. Larghezza di alimentazione: 370 mm / 14,5"
  • Diametro massimo del nastro: 750 mm / 29,5"
  • Massima larghezza di alimentazione. Diametro del nastro: 750 mm / 29,5"
  • Velocità massima del nastro: 120 m/min
  . Velocità nastro: 120 m/min
  • Precisione: ±0,1 mm
  • Tipo di laser: Laser CO2 RF
  • Potenza laser: 150W / 300W / 600W
  • Posizionamento del fascio laser: Galvanometro
  • Range di potenza laser in uscita: 5%-100%
  • Alimentazione: 380V 50Hz / 60Hz, trifase
  • Dimensioni: L3700 x L2000 x H1820 (mm)
  • Peso: 3500KG
