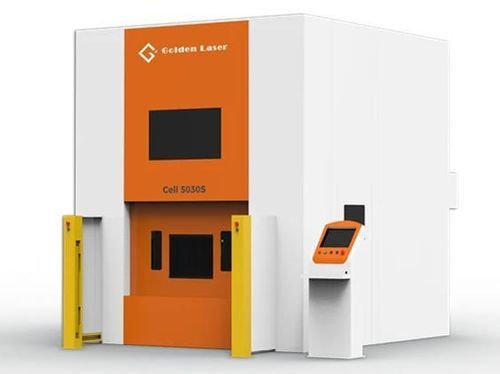

Sistema di taglio laser Cell 5030S

per lamiereper tubiper applicazioni industriali

Panoramica del prodotto
Sistema di taglio laser a fibra a cinque assi progettato per lavorare componenti 3D complessi e tubi ad alta precisione. Combina una struttura a sbalzo rigida con ottiche mobili per garantire elaborazione stabile e ad alta velocità su geometrie diverse.

Punti salienti

• Struttura a sbalzo rigida ottimizzata per ridurre le vibrazioni durante il taglio ad alta velocità.
• Configurazione con ottiche mobili che mantiene velocità e precisione costanti indipendentemente dal peso del pezzo.
• Percorso ottico completamente chiuso che protegge la trasmissione del fascio da polvere e detriti per una stabilità a lungo termine.
• Elevata dinamicità per lavorazioni 3D fluide ad alta velocità e finitura superficiale di qualità.

Caratteristiche principali

• Struttura a sbalzo convalidata da simulazioni per bilanciare rigidità estrema e assorbimento delle vibrazioni.
• Tecnologia di ottiche mobili che garantisce precisione di lavorazione uniforme indipendentemente dalla massa del pezzo.
• Controllo della contaminazione tramite percorso luminoso rigido completamente chiuso che protegge le ottiche e preserva la qualità del fascio.
• Moto fluido ottimizzato per alte velocità di avanzamento senza compromettere l'integrità superficiale.
• Software di controllo avanzato basato su CNC per processi laser rapidi e non a contatto con sincronizzazione multiassi e gestione periferiche.
• Connettività remota per monitoraggio e diagnostica che riduce i tempi di fermo.
• Suite completa di programmazione offline per generazione di attrezzaggi, controllo percorsi e flussi di lavoro di programmazione 2D/3D.

Testa di taglio 5 assi

• Rotazione infinita (N*360°) per eliminare l'intralcio dei cavi e consentire percorsi di taglio continui.
• Mantenimento del distanziometro costante tramite servo ad alta risposta e sensori non a contatto per distanza ugello‑pezzo precisa.
• Meccanismo anti-collisione intelligente con reset rapido per proteggere l'attrezzatura e minimizzare le interruzioni.
• Geometria della testa ottimizzata per accessibilità in aree di lavoro 3D complesse o ristrette.

Applicazioni

• Produzione di parti tridimensionali curve e complesse
• Lavorazione di componenti per automotive e aerospaziale
• Taglio di tubi e condotte ad alta precisione
• Prototipazione per design industriale e lavorazioni metalliche su misura

Specifiche tecniche

• Campo massimo di lavorazione (3D): 900 mm × 900 mm
• Corsa asse X: 1500 mm
• Corsa asse Y: 1500 mm
• Corsa asse Z: 680 mm
• Corsa asse C: N*360° ±220°
• Corsa asse A: ±135° / ±90°
• Precisione di posizionamento X, Y, Z: ±0,04 mm
• Velocità max (Y/Z): 80 m/min
• Potenza laser: 1500 W – 6000 W
