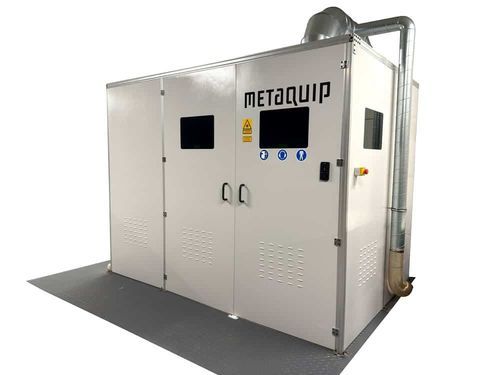

Sistema room-in-room con illuminazione integrata

mobilesu misuramodulabile

Intro
Una cella modulare per saldatura laser fornisce un'area di lavoro chiusa e autonoma progettata per contenere la radiazione dei laser di Classe 4. Consente saldatura laser e pulizia laser in un'officina esistente senza grandi modifiche strutturali. La cella modulare si adatta al processo e può essere combinata con estrazione, filtri e illuminazione.

Perché una cella modulare è indispensabile per i laser di Classe 4
I laser di Classe 4 (inclusi saldatori laser portatili e dispositivi di pulizia laser) presentano un rischio elevato: sia il fascio che le riflessioni possono causare danni permanenti a occhi e pelle. È necessario un ambiente di lavoro chiuso e schermato per un funzionamento sicuro e per rispettare le obbligazioni di sicurezza pertinenti (CE).

Che cos’è esattamente una cella modulare per saldatura laser?
Una cella modulare è costruita con pannelli standard ed è progettata per contenere radiazione laser potente. Le caratteristiche chiave dell’approccio modulare includono:

• Disponibile in vari formati standard (esempi: 2×3 m, 3×3 m e 3×4 m) o in misure personalizzate
• Installazione rapida in loco
• Espandibile e trasferibile se cambia la disposizione dell'officina
• Facile integrazione con sistemi di estrazione, filtri e illuminazione

Una cella per due macchine: saldatura laser e pulizia laser
La stessa cella modulare può ospitare sia un saldatore laser portatile (per saldare acciaio al carbonio, acciaio inossidabile, alluminio, titanio, ottone e altri metalli) sia un dispositivo di pulizia laser / rimozione ruggine (per rimuovere ruggine, vernice, oli e altri contaminanti senza prodotti chimici o mezzi abrasivi). Entrambe le applicazioni beneficiano dello stesso ambiente schermato, degli interblocchi e del sistema di estrazione; i requisiti di estrazione possono variare in base al materiale pulito.

Caratteristiche principali della cella modulare MetaQuip
La cella è progettata in base alle esigenze pratiche dell'officina. Le caratteristiche principali includono:

• Più dimensioni standard: 2×3 m, 3×3 m e 3×4 m (personalizzazione possibile)
• Serratura elettromagnetica della porta: apribile dall’esterno con combinazione; sempre sbloccabile dall’interno, anche in caso di interruzione di corrente o attivazione dell’arresto d’emergenza
• Interblocchi di sicurezza standard: il laser si attiva solo quando tutte le protezioni sono chiuse
• Combinabile con estrazione e filtrazione: predisposta per sistemi di filtrazione industriale (esempio citato: BOFA AD 2000 iQ) per catturare fumi di saldatura e residui di pulizia
• Possibilità di arredamento completo: MetaQuip può fornire banco di lavoro e attrezzature aggiuntive per consegnare la cella pronta per la produzione

Quale dimensione è adatta al vostro lavoro?
Le raccomandazioni sulle dimensioni dipendono dal pezzo e dal flusso di lavoro, non solo dallo spazio disponibile:

• 2×3 m: adatta a pezzi piccoli, lavori di riparazione, pulizie leggere e operazioni a operatore singolo
• 3×3 m: adatta per saldatura e pulizia di parti di dimensioni medie con spazio per muovere e ruotare il pezzo
• 3×4 m: adatta per telai, strutture e assiemi più grandi o per fasi combinate di saldatura e pulizia nella stessa cella
• Personalizzazione: per prodotti non standard (lunghi/larga/pesanti), produzione in linea o esigenze logistiche specifiche (es. nastri a rulli o accesso con muletto)

Cella modulare vs rendere la stanza laser‑sicura autonomamente
Rispetto all’adattamento di una stanza esistente, una cella modulare generalmente offre:

• Avviamento più rapido (spesso installabile in un giorno)
• Maggiore flessibilità (la cella può essere spostata o riconfigurata)
• Responsabilità unica chiara per il concetto di sicurezza (protezioni, interblocchi, serratura porta, estrazione)
• Manutenzione facilitata e stato del prodotto documentato per controlli ed estensioni

Come la cella si inserisce in un luogo di lavoro laser‑sicuro
La cella modulare è un elemento di un piano di sicurezza completo. Elementi complementari tipici includono:

• Sensore di distanza sulla pistola di saldatura laser affinché il fascio si attivi solo quando il pezzo è nella distanza corretta
• Cuffie/maschere di saldatura laser adeguate (modelli base o maschere a copertura totale per lavori prolungati/complessi)
• Filtrazione aria industriale per catturare vapori e particolato alla fonte
• Procedure di sicurezza e formazione degli operatori, incluse le procedure di emergenza

Domande frequenti (selezione)

• Ho bisogno di una cella se saldo con laser solo occasionalmente? Sì. La classificazione Classe 4 dipende dalla potenza del laser, non dalla frequenza; anche un uso occasionale richiede schermatura.
• Posso inserire il mio saldatore o pulitore laser esistente in una cella MetaQuip? Nella maggior parte dei casi sì, purché il laser rientri nell’intervallo di potenza standard della Classe 4; l’idoneità si valuta caso per caso.
• La cella è adatta sia per saldatura che per pulizia laser? Sì. Il principio di schermatura è lo stesso; i requisiti di estrazione variano in base al materiale.
• Che succede con la porta e le procedure di emergenza? La serratura elettromagnetica può essere aperta dall’esterno con combinazione e sempre dall’interno; la porta si apre immediatamente quando viene premuto l’arresto di emergenza.
• La cella può essere ampliata in seguito? Sì. È generalmente possibile aggiungere pannelli, modificare la posizione della porta o richiedere dimensioni personalizzate.

Caratteristiche tecniche / specifiche

• Dimensioni standard disponibili: 2×3 m, 3×3 m, 3×4 m (dimensioni su misura disponibili)
• Serratura elettromagnetica della porta con apertura a combinazione e sblocco interno per interruzioni di alimentazione/emergenze
• Interblocchi di sicurezza standard che impediscono il funzionamento del laser se una protezione è aperta
• Predisposta per integrazione con sistemi di estrazione/filtrazione industriali (es. BOFA AD 2000 iQ)
• Opzione per arredamento interno completo (banco di lavoro e configurazione pronta per la produzione)
• Compatibile con saldatori laser portatili (intervalli di potenza tipici: 1,5 kW, 2 kW, 3 kW; profondità di saldatura fino a ca. 10 mm per macchine portatili)
• Progettata per supportare processi di pulizia/rimozione ruggine laser (senza prodotti chimici né mezzi abrasivi)
• Design modulare che permette successive espansioni, rilocazione o personalizzazioni logistiche (nastro a rulli, accesso con muletto, cambio posizione porta)
