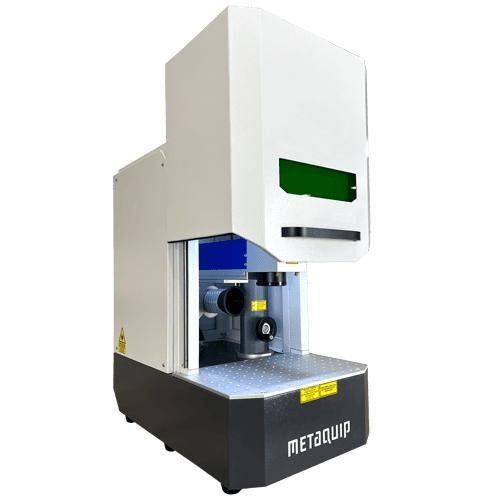

Macchina di incisione e marcatura laser pulsato a fibra MQ-FBLC-30W

per materie plasticheper metalloin alluminio

Panoramica
Il MetaQuip Desktop Cliche è una macchina laser da banco compatta progettata per la produzione rapida, flessibile ed economica di cliché per tampografia. L'unità chiusa opera in modo silenzioso e include un sistema di aspirazione industriale con filtrazione HEPA per mantenere un ambiente di lavoro pulito.

Caratteristiche principali

• Uso principale: Produzione di blocchi di stampa / cliché per tampografia.
• Incisione e marcatura: Marcatura permanente, rapida e pulita su metalli (inclusi preziosi) e molti materiali plastici.
• Applicazioni: Industria creativa, gioielleria, marcatura industriale (anelli, piccole parti, pannelli frontali, targhe).
• Potenza laser: 30 W standard (20 W opzionale).
• Area di lavoro: 100 x 100 mm (obiettivo 70 x 70 mm opzionale).
• Supporto cliché: Posizionamento rapido e preciso delle lastre cliché.
• Aspirazione aria: Unità di aspirazione industriale con filtrazione HEPA inclusa.
• Certificazioni: Certificata CE; involucro chiuso per funzionamento sicuro (classe laser 3R).

Funzionamento e software
La macchina utilizza un laser a fibra Raycus pulsato ad alta energia (1064 nm) con testa di scansione XY. L'altezza di messa a fuoco si regola manualmente in base all'altezza del pezzo. Controllo da computer con software EzCAD fornito; LightBurn disponibile come opzione. Formati supportati: AI, DXF, BMP, JPG, PNG, TIF e formati vettoriali/immagine comuni. Il software supporta font TrueType/SHX/JSF/DMF, codici a barre, testo variabile e funzioni IO di base.

Design e area di lavoro

• Involucro chiuso compatto: Porta scorrevole integrata per un funzionamento sicuro.
• Dimensioni macchina: 62 x 37 x 72 cm (L x P x H).
• Spazio interno: 29 x 25 x 23 cm; regolazione Z manuale 0–400 mm, altezza massima pezzo 200 mm.

Materiali e precisione

• Materiali idonei: Argento, oro, titanio, acciaio inox, alluminio, leghe e molte plastiche.
• Precisione: Diametro del punto molto piccolo a 1064 nm per alta risoluzione; ripetibilità ±0,001 mm; diametro minimo del punto 0,01 mm.

Sicurezza e ambiente

• Modello chiuso: La porta scorrevole contiene la radiazione laser.
• Aspirazione e filtrazione: Fornita aspirazione industriale con filtri frontali e HEPA; conforme a ISO 15012-4:2016 per la rimozione di particelle e fumi.

Incluso nella fornitura

• Macchina laser da banco chiusa (obiettivo 100 x 100 mm).
• Software EzCAD2 e manuale prodotto/software (disponibile in olandese, inglese o tedesco).
• Unità di aspirazione aria industriale con filtro HEPA.

Opzioni

• Obiettivi alternativi (70 x 70 mm), portatile con software preinstallato, modulo rotante per anelli/oggetti tondi, opzione software LightBurn.

Specifiche tecniche

• Area di lavoro: 100 x 100 mm (opzionale 70 x 70 mm).
• Tipo di laser: Laser a fibra Raycus pulsato ad alta energia.
• Lunghezza d'onda: 1064 nm.
• Frequenza di ripetizione: 20–100 kHz.
• Potenza laser: 30 W standard (20 W opzionale).
• Controllo uscita: 0–100%.
• Diametro minimo del punto: 0,01 mm.
• Larghezza minima linea: 0,01 mm.
• Velocità di marcatura: 0–12.000 mm/s.
• Velocità incisione caratteri: > 800 caratteri/s.
• Ripetibilità: ±0,001 mm.
• Profondità di marcatura: 0,01–1 mm.
• Raffreddamento: Raffreddamento ad aria.
• Tensione di alimentazione: 230 Vac ±10%, 50–60 Hz.
• Consumo: < 500 W.
• Tavola di lavoro: Z manuale 0–400 mm, altezza max 200 mm.
• Involucro: Modello chiuso (connessione pedale).
• Dimensioni (L x P x H): 62 x 37 x 72 cm.
• Peso: 50 kg.
• Controllo: Tramite computer con EzCAD (LightBurn opzionale).
• Temperatura di esercizio: 13–28 °C; capacità ambiente: −40–70 °C.
• Garanzia: 2 anni (vita stimata sorgente laser 50k–100k ore a seconda dell'uso).
