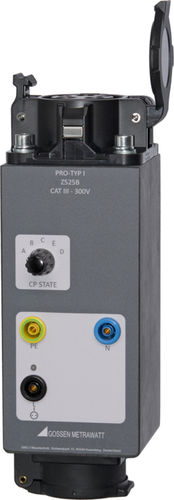

Adattatore di prova per stazioni di ricarica elettrica (monofase, tipo 1) per PROFITEST
Adattatore di prova monofase con spina di tipo 1 per testare l'efficacia delle misure di protezione delle stazioni di ricarica elettrica con il PROFITEST Master, la simulazione di veicoli elettrici collegati in modo fittizio e la portata di corrente dei cavi di collegamento secondo la norma IEC 61851-1
Simulazione del veicolo (CP)
Gli stati del veicolo da A a E sono selezionati con un interruttore rotante.
Simulazione del cavo (PP)
con codifica del cavo cablato in modo permanente
Simulazione di guasto
simulazione di un cortocircuito tra CP e PE mediante un interruttore rotante
Indicazione delle tensioni di fase tramite LED
Per la simulazione del veicolo (CP)
È possibile simulare gli stati A, B, C, D ed E in conformità alla norma IEC 61851. I vari stati del veicolo sono selezionati mediante un interruttore rotante.
- Stato A - nessun veicolo collegato
- Stato B - veicolo collegato, ma non pronto per la ricarica
- Stato C - veicolo collegato e pronto per la ricarica, lo sfiato dell'area di ricarica non è necessario
- Stato D - veicolo collegato e pronto per la ricarica, ventilazione dell'area di ricarica necessaria
- Stato X - errore: Cortocircuito tra CP e PE tramite diodo interno
---
