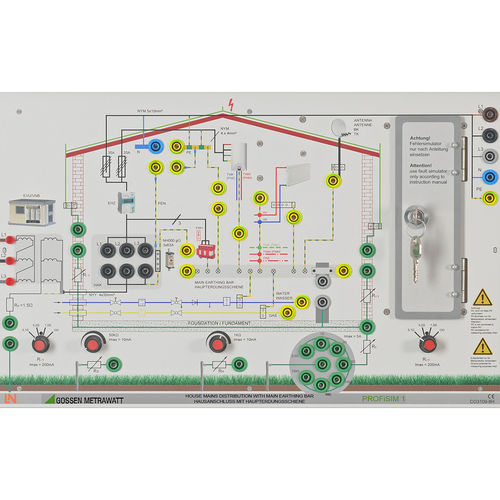

Pannello di simulazione per impianto elettrico PROFiSIM 1

« Bordo dell'installazione: \ «linea di servizio con la sbarra collettrice collegante principale \» per simulazione di errore per le misure per IEC 60364,6 (VDE di BACCANO 0100-600) ed en 50110 (VDE di BACCANO 0105-100). Le funzioni del bordo dell'installazione come linea di servizio di costruzione compatta con la sbarra collettrice collegante principale per i sistemi del consumatore compreso un simulatore dell'errore. Ha usato soprattutto per i corsi di formazione e di progetto di lavoro che coprono tutto il di \ «di aspetti sistemi di prove conformemente al VDE di BACCANO 0100-600 \». Congiuntamente agli strumenti appropriati della prova e di misurazione (come Master \/serie di PROFITEST di INTRODUZIONE), tutte le misure e prove possono essere eseguite così che sono richieste per le prove della sicurezza dei sistemi elettrici con fino a 500 V compreso i vari tipi di reti e di dispositivi di sicurezza. Le misure includono: - misure di Basso resistenza ai conduttori di collegamento equipotenziale - Misure di resistenza di isolamento - Misure per le prove del RCDs - Misure di impedenza del ciclo - Misure di resistenza di terra - Misure di tensione di linea Il PROFiSIM 1 bordo è fornito di tutti moduli necessari di un condotto di alimentazione di costruzione compreso una sbarra collettrice collegante principale estesa per l'implementazione delle opzioni dell'errore e di prova. Contenuto sperimentale: - Simulazione di una linea di servizio di costruzione con il fusibile principale - Simulazione di protezione contro il fulmine esterna ed interna - Implementazione di vari sistemi di condutture (TT, TN) - Sbarra collettrice collegante principale con i cavi di collegamento equipotenziale importanti e strisce della terra Ulteriori caratteristiche: - Circuito del doppio fallo e singolo - Simulazione degli errori tramite commutatori - Pannello chiudibile a chiave di commutazione dell'errore - alloggio del tipo di console - Può essere utilizzato come dispositivo del benchtop o in una struttura della sperimentazione - \ /html del contenitore da trasporto (opzione)»
