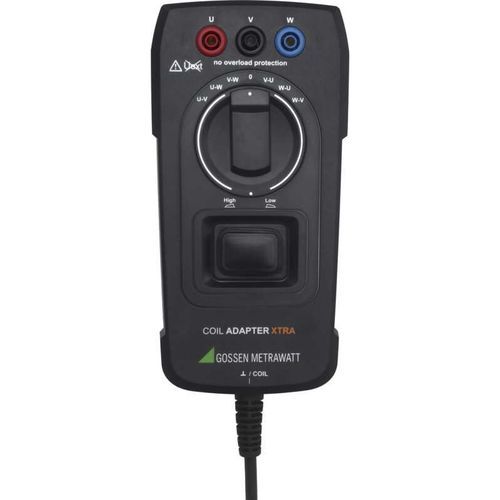

Adattatore elettrico di prova COIL ADAPTER XTRA

DIN

Adattatore COIL XTRA per il test di cortocircuito intergiro Adattatore per il rilevamento di cortocircuiti intergiro con induttanze da 10 µH a 5 H L'adattatore per bobine XTRA consente di effettuare misure semiautomatiche di cortocircuito intergiro in combinazione con i seguenti multimetri: METRAHIT IM XTRA METRAHIT IM E-DRIVE Applicazioni I problemi che si verificano sulle macchine elettriche possono derivare da cause elettriche o meccaniche. Le cause elettriche includono guasti negli avvolgimenti, nel controllore o nell'elettronica. La misura della resistenza di isolamento rileva i difetti di isolamento tra gli avvolgimenti e verso l'involucro. I cortocircuiti intergiro sono facilmente individuabili all'interno della bobina confrontando le caratteristiche elettriche degli avvolgimenti nelle macchine multifase. Insieme all'adattatore COIL XTRA, il METRAHIT IM XTRA o l'E-DRIVE possono essere utilizzati per effettuare test con una tensione di sovratensione di 1 kV (surge test). In questo modo si rilevano i difetti che si verificano solo quando viene applicata la tensione di esercizio. Il test è possibile per bobine con induttanze comprese tra 10 μH e 5 H, che corrispondono a potenze nominali da circa 160 VA a 80 MVA per macchine trifase con una tensione nominale di 400 V. La sequenza di test è semiautomatica: dopo il collegamento ai terminali U, V e W, il test viene avviato con l'aiuto di un interruttore rotante. È possibile anche la compensazione degli effetti di remissione. Nel caso di motori e generatori elettrici multifase, ad esempio motori trifase in conformità alle norme DIN, le asimmetrie vengono rilevate direttamente sugli avvolgimenti mediante il confronto dei risultati di misura, consentendo così di valutare i cortocircuiti intergiro.
