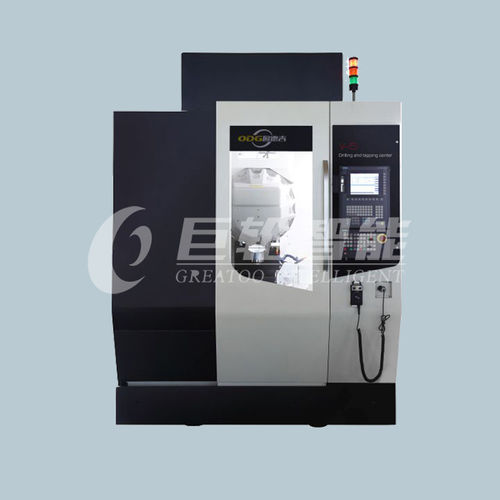

Centro di lavoro CNC 3 assi ODG-V5verticaleBT 3024 utensili
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 3 assi
- Orientazione del mandrino
- verticale
- Testa del mandrino
- BT 30
- Numero di utensili
- 24 utensili, 16 utensili
- Altre caratteristiche
- ad alta velocità
- Corsa X
500 mm
(20 in)- Corsa Y
400 mm
(16 in)- Corsa Z
300 mm
(12 in)- Velocità di rotazione
15.000 rpm, 20.000 rpm, 24.000 rpm
(94.248 rad.min-1, 125.664 rad.min-1, 150.796 rad.min-1)- Potenza
4,9 kW, 5,5 kW
(6,66 hp, 7,48 hp)- Velocità di avanzamento asse X
48.000 mm/min
(31 in/s)- Velocità di avanzamento asse Y
48.000 mm/min
(31 in/s)- Peso massimo utensili
3 kg
(6,6 lb)- Precisione di collocamento
0,005 mm
(0 in)- Tempo per cambio utensile
1,8 s
- Peso totale
3.000 kg
(6.613,87 lb)- Lunghezza totale
2.200 mm
(86,6 in)- Larghezza massima
1.680 mm
(66,1 in)- Altezza totale
2.500 mm
(98,4 in)
Descrizione
Dimensione di lavoro 650x400 mm
Centro del mandrino a superficie di montaggio della slitta 450 mm
Dimensioni della scanalatura di tipo T 3-14x100 mm x n
Superficie terminale del mandrino alla distanza massima/minima 450/150 mm
Asse principale
Coppia massima in uscita
23 N - m
25 N - m
Lunghezza massima dell'utensile
150 mm
Forma del magazzino utensili
Tipo di fresa a braccio
Servo magazzino utensili ad alta velocità
Diametro massimo dell'utensile
65 mm/75 mm
60 mm (coltello pieno) /120 mm (adiacente al coltello vuoto)
Incertezza della posizione
VDI/DGQ3441-X/Y/Z(asse)
0.008/0.008/0.008mm
sistema di controllo numerico
SIEMENS828D
Capacità elettrica totale
12.5kVA
Flusso d'aria
0.1~0,2M³/min
---
