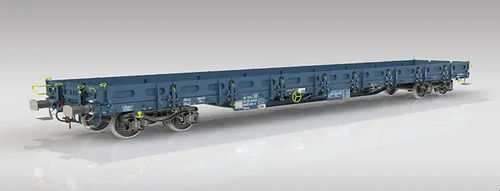

Transporter su ruota Rens

per il settore siderurgicoa piattaformaper container

Caratteristiche

• Adatto al trasporto di prodotti metallurgici lunghi (tubi d'acciaio, profili, lamiere), merci varie, materiali da costruzione e veicoli su ruote.
• Dotato di 2 sportelli anteriori ribaltabili di piccole dimensioni, 8+8 montanti ribaltabili ridotti o standard (variante) e 9+9 sportelli laterali ribaltabili.
• Pavimento metallico di serie; pavimento in legno disponibile come variante.
• Progettazione conforme a TSI, EN e UIC; marcatura TEN GE per esercizio in traffico.
• Sovrastruttura conforme a EN 12663-2 e predisposta per l'utilizzo come carro tipo Rglns per il trasporto di 3 x 20' o 1 x 40' + 1 x 20' container.

Capacità

• Carico dall'alto con gru, dai lati dopo l'inclinazione dei montanti laterali e degli sportelli, o dalla parte anteriore dopo l'inclinazione degli sportelli anteriori per creare una piattaforma di transizione.
• Fissaggio del carico possibile con vari metodi secondo le norme UIC.

Schema di carico
a-a | (m) | (t) | Δ Δ t
a-a | 2 | 36 | 37
b-b | 5 | 40 | 44
c-c | 9 | 42 | 52
d-d | 15 | 52 | 65
e-e | 18 | 65 | 28

Parametri
Carico per asse: 22,5 t
Scartamento: 1435 mm
Gabarit di circolazione: G1+GI1 – TSI WAG, EN 15273-2
Regime freno: "S"
Tipo freno: GP-A (K)
Velocità max (vuoto o ≤14,5 t/asse): 120 km/h
Velocità max (≤22,5 t/asse): 100 km/h
Condizioni climatiche: T1, T3 – TSI WAG
Raggio minimo (carro singolo disaccoppiato): 50 m
Lunghezza tra tamponi: 19 900 mm
Peso a vuoto: ~24,9 t
Portata utile: ~65,1 t
Altezza di carico del piano: 1198 mm
Altezza sportelli anteriori e laterali (sopra il piano): ~554 mm
Altezze montanti (sopra il piano): ~564 mm ridotti; ~1337 mm standard
Lunghezza utile: 18 502 mm
Larghezza utile: 2650 mm
Area di carico: ~49 m²
Materiale del piano: metallo (variante legno possibile)
Tipo di carrello: Y25Lsd-KP1V

Specifiche tecniche

• Nome modello: Rens
• Carico per asse: 22,5 t
• Scartamento: 1435 mm
• Gabarit di circolazione: G1+GI1 – TSI WAG, EN 15273-2
• Regime freno: "S"
• Tipo freno: GP-A (K)
• Velocità max (vuoto o ≤14,5 t/asse): 120 km/h
• Velocità max (≤22,5 t/asse): 100 km/h
• Condizioni climatiche: T1, T3 – TSI WAG
• Raggio minimo (carro singolo disaccoppiato): 50 m
• Lunghezza tra tamponi: 19 900 mm
• Peso a vuoto: circa 24,9 t
• Portata utile: circa 65,1 t
• Altezza di carico del piano: 1198 mm
• Altezza sportelli anteriori e laterali: circa 554 mm
• Altezze dei montanti: ~564 mm (ridotti), ~1337 mm (standard)
• Lunghezza utile: 18 502 mm
• Larghezza utile: 2650 mm
• Area di carico: ~49 m²
• Materiale del piano: metallo (variante legno possibile)
• Tipo di carrello: Y25Lsd-KP1V
