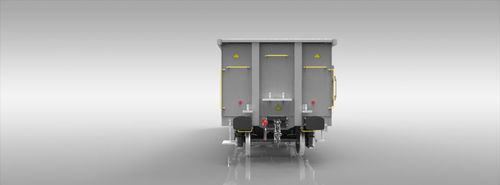

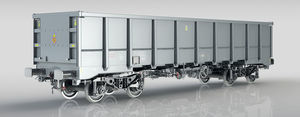

Transporter su ruota Eamnos E06A

Caratteristiche

• Questo vagone a cassone aperto a quattro assi è adatto al trasporto di aggregati e prodotti minerari.
• Il vagone viene caricato dall'alto. Lo scarico avviene mediante benne meccaniche.
• Il progetto del vagone soddisfa i requisiti delle norme TSI, EN e UIC e dispone della marcatura TEN GE per l'esercizio ferroviario.
• I longheroni terminali del telaio sono conformi alle disposizioni EN 12663-2 e UIC 530-1 per il montaggio degli accoppiatori automatici.

Capacità

• Con una lunghezza fuori respingenti di 11.300 mm e una portata potenziale fino a 72,0 t (a seconda degli spessori delle pareti selezionati), consente la massima efficienza nel trasporto delle merci.
• La pulizia del vagone è possibile tramite porte su ogni fianco. Il vagone è dotato di una valvola di pesatura che consente il carico parziale.
• L'utilizzo di acciaio ad alta resistenza aumenta la robustezza anche in caso di urti pesanti durante le operazioni di carico o scarico.

Parametri (E06A | E06B)
Carico per asse: 22,5 t / asse | 22,5 t / asse
Scartamento: 1.435 mm | 1.435 mm
Gabarit: G1-TSI | G1-TSI
Regime di frenatura: "S" | "S"
Ganascia del freno: C810 | C810
Velocità max a 90,0 t: 100 km/h | 100 km/h
Velocità max (scarico): 120 km/h | 120 km/h
Condizione climatica: T1 | T1
Rmin (vagone singolo): 35,0 m | 35,0 m
Peso a vuoto: 19,0 t | 18,0 t
Portata: 71,0 t | 72,0 t
Lunghezza interna: 9,9 m | 9,9 m
Area di carico: 26,2 m2 | 26,2 m2
Piastra di pavimento: 8 mm – tipo HARDOX | 6 mm – tipo HARDOX
Pannelli cassone: 6 mm – S700MC | 5 mm – S700MC
Tipo di carrello: Y25Lsd-KP1(V) | Y25Lsd-KP1(V)

Caratteristiche / specifiche tecniche

• Denominazioni modello: E06A e E06B (serie: Eamnos)
• Tipo di vagone: vagone a cassone aperto a 4 assi per aggregati e minerali
• Lunghezza fuori respingenti: 11.300 mm
• Lunghezza interna: 9,9 m
• Area di carico: 26,2 m²
• Portata: fino a 71,0 t (E06A) / 72,0 t (E06B) a seconda dello spessore delle pareti
• Peso a vuoto: 19,0 t (E06A) / 18,0 t (E06B)
• Carico per asse: 22,5 t/asse
• Scartamento: 1.435 mm
• Gabarit: G1-TSI
• Velocità max: 100 km/h a 90,0 t, 120 km/h a vuoto
• Adattabilità climatica: T1
• Raggio minimo di curva (vagone singolo): 35,0 m
• Materiale/spessore piastra di pavimento: tipo HARDOX 8 mm (E06A) / 6 mm (E06B)
• Materiale/spessore pannelli cassone: S700MC 6 mm (E06A) / 5 mm (E06B)
• Tipo di carrello: Y25Lsd-KP1(V)
• Regime di frenatura: "S", Ganascia freno: C810
• Norme di progettazione: TSI, EN, UIC; marcatura TEN GE; longheroni conformi a EN 12663-2 e UIC 530-1 per accoppiatori automatici
