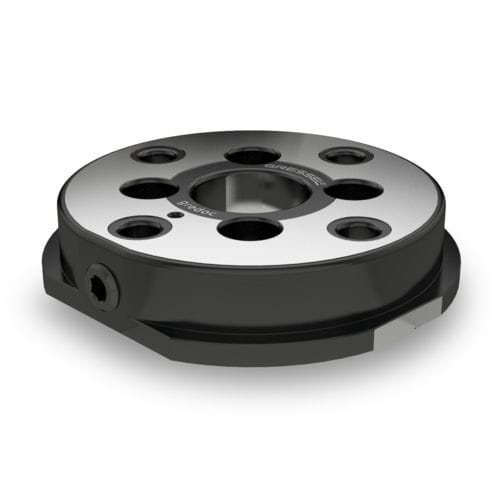

Cilindro di bloccaggio a punto zero rapido gredoc

arrotondatopiatto

Piatto e con un'altezza complessiva di soli 30 mm, sistema di bloccaggio meccanico a punto zero con un solido perno di posizionamento e un'elevata forza di trazione di 20 kN per perno di posizionamento. Il serraggio è meccanico in quattro versioni, modulo a 1 piega tonda e angolare, modulo a 2 e 3 pieghe angolari. Cambio facile e veloce Precisione di ripetizione 0,01 mm Forza di serraggio 20 kN per perno di bloccaggio Sistema privo di ruggine e a bassa manutenzione Bullone di montaggio solido solo 1 tipo di bullone di montaggio per tutte le varianti Il bullone di posizionamento può essere montato dall'alto e dal basso Forza di tenuta del bullone di montaggio M10 / 45 kN - M12 / 65 kN solo 30 mm di altezza, possibilità di fissaggio centrato senza piastra intermedia Garantisce tempi di allestimento brevissimi non ci sono limiti alla flessibilità Vantaggi che vi ispireranno ✓ Configurazione rapida, precisa e senza inclinazione Installazione semplice e rapida Nessun rischio di inclinazione Massima precisione di ripetizione < 0,01 mm ✓ Sistema di serraggio piatto a punto zero Insensibile ai trucioli e ai lubrificanti di raffreddamento Spazi liberi per una facile pulizia, maggiore rigidità di inclinazione ✓ Bullone di montaggio solido Il bullone di montaggio può essere montato dall'alto e dal basso Centraggio del perno Ø25 H7, compatibile con i principali sistemi di serraggio a punto zero
