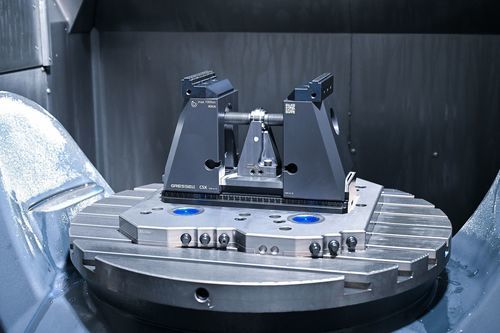

Morsa per macchina utensile C5X

per macchina utensile a 5 assimodulare5 assi

Panoramica del prodotto La morsa centrica C5X di GRESSEL è progettata per le esigenze della lavorazione CNC a 5 assi moderna. Il design compatto, l’elevata forza di bloccaggio e l’ottima accessibilità la rendono adatta a centri 5 assi con o senza automazione pallet. La C5X accetta tutte le ganasce del sistema GRESSEL 2.0, consentendo soluzioni di presa personalizzate. Una grande corsa di bloccaggio di base e un sistema mandrino a cambio rapido permettono una regolazione rapida dell’intervallo di serraggio.

Vantaggi principali

• Migliore accessibilità: ganasce a grande supporto e design simmetrico consentono lavorazioni senza collisioni da tutti i lati senza console.
• Design modulare: tre altezze (S/M/L) e più lunghezze del corpo base per intervalli di serraggio configurabili.
• Cambio rapido delle ganasce: le ganasce si sostituiscono in pochi secondi con solo due viti.
• Elevata forza di serraggio: fino a 40 kN per bloccaggi precisi e ripetibili senza pre-serraggio.
• Cambio ed estensione rapida del mandrino: il sistema mandrino a cambio rapido facilita la conversione dell’intervallo di serraggio.

Compatibilità e modularità Tutte le ganasce del sistema GRESSEL 2.0 sono compatibili con la morsa centrale C5X. Il programma completo di ganasce C2.0 e l’ampio kit di costruzione ganasce consentono soluzioni su misura (ganasce reversibili, ganasce prismatiche, ecc.). Il cambio rapido delle ganasce e il sistema mandrino a cambio rapido semplificano la riconfigurazione.

Montaggio e posizionamento La C5X include varianti di fissaggio standardizzate per il montaggio diretto sulla macchina. Allineamento e bloccaggio possono essere eseguiti con il sistema di bloccaggio a punto zero GRESSEL gredoc o con le varianti di posizionamento SCHUNK VERO-S. Fori aggiuntivi di posizionamento e fissaggio sono disponibili su richiesta. Opzioni di montaggio: viti di centraggio, pattini di scorrimento di precisione, artigli di serraggio e integrazione nei sistemi a punto zero.

Versioni disponibili La C5X è disponibile in tre altezze (S / M / L) e in più lunghezze di base. Versioni tipiche:

• C5X-S (H = 142 mm)
• C5X-M (H = 181 mm)
• C5X-L (H = 252 mm)

Tabella - Dati principali in sintesi Dimensione | Forza di serraggio | Dimensioni (corpo base) | Peso
C5X-S L-320 mm | 0 – 40 kN | 320 x 125 x 142 mm | 26.1 kg
C5X-M L-320 mm | 0 – 40 kN | 320 x 125 x 181 mm | 32 kg
C5X-L L-320 mm | 0 – 40 kN | 320 x 125 x 252 mm | 42.6 kg
C5X-S L-400 mm | 0 – 40 kN | 400 x 125 x 142 mm | 29 kg
C5X-M L-400 mm | 0 – 40 kN | 400 x 125 x 181 mm | 35 kg
C5X-L L-400 mm | 0 – 40 kN | 400 x 125 x 252 mm | 45.5 kg
C5X-S L-500 mm | 0 – 40 kN | 500 x 125 x 142 mm | 32.5 kg
C5X-M L-500 mm | 0 – 40 kN | 500 x 125 x 181 mm | 38.5 kg
C5X-L L-500 mm | 0 – 40 kN | 500 x 125 x 252 mm | 49 kg
C5X-S L-600 mm | 0 – 40 kN | 600 x 125 x 142 mm | 36 kg
C5X-M L-600 mm | 0 – 40 kN | 600 x 125 x 181 mm | 42 kg
C5X-L L-600 mm | 0 – 40 kN | 600 x 125 x 252 mm | 52.5 kg
C5X-S L-800 mm | 0 – 40 kN | 800 x 125 x 142 mm | 43.2 kg
C5X-M L-800 mm | 0 – 40 kN | 800 x 125 x 181 mm | 49.1 kg
C5X-L L-800 mm | 0 – 40 kN | 800 x 125 x 252 mm | 59.7 kg

Applicazioni La C5X è progettata per lavorazioni a 5 assi (OP10) e per ambienti con automazione pallet, garantendo accesso senza collisioni per operazioni complesse su 5 facce e a 5 assi. Le ganasce ad alto supporto e il design simmetrico consentono lavorazioni senza console aggiuntive.

Specifiche tecniche

• Famiglia modelli: C5X (morsa di serraggio centrica 5 assi)
• Forza di serraggio: 0 – 40 kN (max)
• Corsa base di serraggio (grande): 120 mm
• Altezze disponibili: H = 142 mm (S), 181 mm (M), 252 mm (L)
• Lunghezze del corpo base disponibili: L = 320, 400, 500, 600, 800 mm
• Compatibilità ganasce: ganasce sistema GRESSEL 2.0 (programma C2.0) — ganasce reversibili, prismatiche, ecc.
• Cambio rapido ganasce: ganasce rimovibili con due viti
• Sistema mandrino a cambio rapido: conversione rapida ed estensione mandrino
• Mandrino montato in alto: forza di serraggio applicata direttamente al pezzo
• Opzioni di montaggio: varianti di fissaggio standardizzate; viti di centraggio, pattini di scorrimento di precisione, artigli di serraggio; integrazione opzionale con il sistema di serraggio a punto zero GRESSEL gredoc
• Pesi e dimensioni: vedere tabella sopra
• Uso tipico: lavorazione CNC industriale 5 assi e automazione pallet
