MARTINETTI A VITE CUBICI

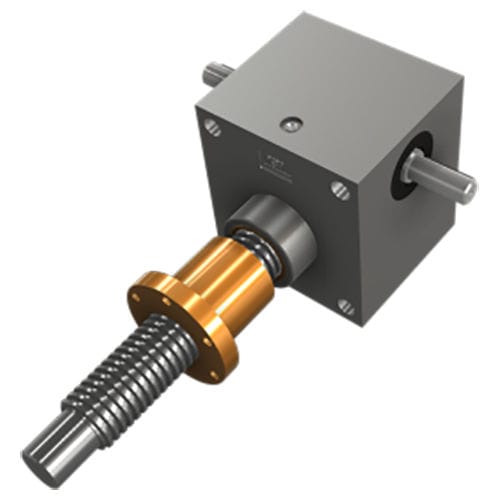

Le serie MJ e BJ a forma di alloggiamento cubico uniscono l'idea di convertire un movimento rotatorio in un movimento assiale con l'estetica esterna dell'alloggiamento cubico per formare un'unità funzionale, attraverso la quale è stata idealmente realizzata l'idea costruttiva di base di un design semplice e robusto dei martinetti a vite.
Vantaggi
- Minimizzazione dei componenti necessari e massimizzazione dell'efficacia di questi componenti
- Forze di sollevamento e di spostamento relativamente grandi possono essere realizzate nel più piccolo degli spazi
- Il mandrino è guidato attraverso l'alloggiamento
- La forma cubica dell'alloggiamento rende semplice il fissaggio agli elementi costruttivi esistenti
I martinetti MJ/BJ sono disponibili in 11 taglie, ognuna con una versione base e una versione a dado mobile che, a seconda della taglia, partono da un carico utile di 2,5 kN e possono sollevare fino a 500 kN.
ENCODER DI POSIZIONE ALTAMENTE INTEGRATO
GROB ha sviluppato un encoder di posizione migliorato nel 2010. Questo è stato presentato al pubblico per la prima volta al MOTEK 2010. Il vantaggio di questo encoder è che solo il movimento effettivo dopo l'albero della vite senza fine viene rilevato e può essere incrementato o decrementato, ad esempio tramite un contatore. Ci sono almeno 2 sensori per determinare il senso di rotazione. Una funzione di finecorsa può essere fornita anche tramite un'unità di valutazione. I segnali vengono valutati tramite il controllore del cliente o visualizzati sull'unità di valutazione offerta da GROB.
La nostra unità di visualizzazione ha anche due uscite programmabili che possono fornire una funzione di finecorsa. La risoluzione è diversa; vedi tabella. Questa differisce in parte tra la trasmissione normale e quella lenta. L'encoder è disponibile per le serie complete di azionamenti da MJ0 a MJ5 e da BJ1 a BJ5.
---
