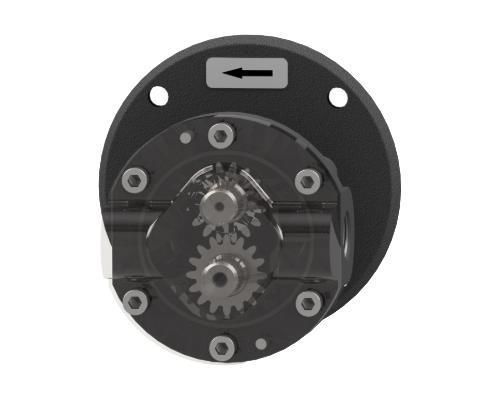

Pompa idraulica a ingranaggi FL-MZ

a ingranaggi esternia ingranaggi internielettrica

Panoramica
La serie BEKA FL-MZ comprende pompe a ingranaggi progettate per fornire olio e lubrificanti di tipo oleoso con caratteristiche di lubrificazione adeguate. La gamma include le varianti FL (flangia), U (piedino) e MZ (motore) per applicazioni industriali di lubrificazione e trasferimento.

Progetto e conformità
Certificazione ATEX per l'uso in aree pericolose. Costruzione compatta e robusta per ridurre l'ingombro e facilitare la manutenzione. Le motopompe MZ sono disponibili in versione orizzontale e verticale; le MZ orizzontali possono essere montate su serbatoio o macchina e aspirare fino a 1 m dal carter dell'olio.

Varianti della serie

• FL: Pompe a flangia per trasmissione diretta tramite accoppiamento (es. macchine utensili, compressori, pompe ad alta pressione). Disponibili per rotazione oraria o antioraria; opzione di direzione di mandata costante.
• U: Pompe a piedino; funzionalmente comparabili alle pompe a flangia ma con diverso montaggio.
• MZ: Motopompe in costruzione orizzontale o verticale; le versioni orizzontali sono adatte al montaggio su serbatoio o macchina, altezza di aspirazione fino a 1 m.

Tipi di ingranaggi
Disponibili come pompe a ingranaggi esterni e interni. Le pompe con ingranaggi interni supportano pressioni operative più elevate (fino a 100 bar) e presentano emissioni acustiche inferiori; le pompe a ingranaggi esterni offrono ampia gamma di portata con già bassi livelli di rumore.

Dati tecnici
Principio di funzionamento | Versione ingranaggio esterno | Versione ingranaggio interno
Uscite | 1 | 1
Portata pompe FL | 0,06–65 l/min | 4–32 l/min
Portata pompe U | 1–65 l/min | 4–32 l/min
Portata pompe MZ | 0,06–65 l/min | 4–32 l/min
Lubrificante | Olio | Olio
Temperatura di esercizio | -20 a +80 °C (-4 a 176 °F) | -5 a +0 °C (23 a 158 °F)
Pressione di esercizio | Max. 30 / 35 / 40 bar (435 / 507 / 580 psi) | Max. 100 bar (1450 psi)
Tensione di alimentazione | 230 / 400 V DC
Classe di protezione | IP55

Caratteristiche / specifiche tecniche

• Nome serie: BEKA FL-MZ (varianti FL, U, MZ)
• Opzioni ingranaggi: Esterne e interne
• Uscite: 1
• Intervalli di portata: FL & MZ 0,06–65 l/min (esterna); U 1–65 l/min (esterna); interna 4–32 l/min
• Lubrificanti compatibili: Oli e lubrificanti di tipo oleoso
• Temperature e pressioni operative come indicate sopra
• Tensione di alimentazione: 230 / 400 V DC; Classe di protezione: IP55
• Certificazione ATEX per ambienti pericolosi
• Design compatto; montaggio a flangia (FL), a piedino (U) o motore (MZ); opzioni MZ orizzontali e verticali; MZ orizzontali: aspirazione fino a 1 m dal carter
