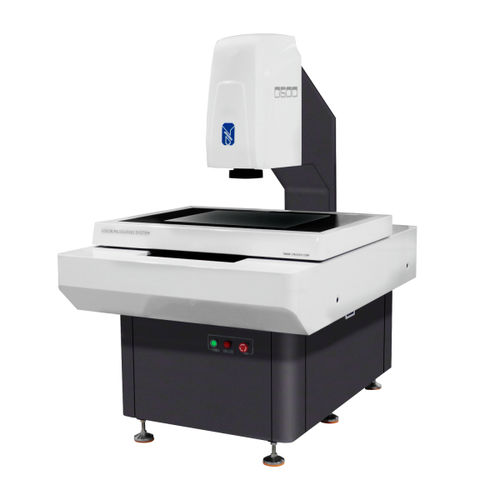

Sistema di misurazione video G500per contornidi diametrodi posizione
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Grandezza fisica
- per contorni, di diametro, di posizione, di visione, di distanza, di forma, angolare, della rotondità, di concentricità, del campo di visione (FOV), di fessure, di chiarezza dell’immagine, dimensionale, geometrico
- Tecnologia
- con telecamera, visione, a laser, 3D, video, a calibro, elettronico, visivo, 2D
- Modo di funzionamento
- automatico, CNC, in continuo
- Prodotto misurato
- di pezzi, per PCB, di banda, per albero, per sega circolare, per modulo LED, per attrezzi, per wafer, per misura del diametro interiore, per semiconduttore, per pannelli, per cuscinetti, per lente ottica, per circuiti integrati, per pignoni, per LCD, per batterie agli ioni di litio
- Applicazioni
- per dispositivi elettronici, per controllo, per applicazioni industriali, da laboratorio, per l'industria automobilistica, per taratura, per l'industria orologiera, per linea di produzione, per applicazioni mediche, per linea di estrusione, per test di componente
- Configurazione
- portatile, mobile, verticale, orizzontale
- Altre caratteristiche
- di alta precisione, senza contatto, multisensori, angolare, moltiplicatore, ad ampio campo di visione, con monitor digitale, ad alta velocità, 2 assi, ad alta risoluzione, ad alta sensibilità
Descrizione
Sistema di misura video automatico della serie G
Misurazione automatica dei lotti, per liberare le mani
La serie G è ideale per un'ampia gamma di applicazioni di ispezione industriale che richiedono misure sia visive che tattili.
Caratteristiche
misurazione automatica ad alta precisione, lente automatica, tempi variabili automatici ad alta precisione.
✦Guida su cuscinetto ad aria, non soggetta a usura, vite di piombo con rettifica di precisione, alta velocità, assenza di gioco, sensibilità e affidabilità, posizionamento accurato, elevata precisione di movimento
funzioni automatiche di controllo del joystick: messa a fuoco automatica, misurazione automatica del bordo, regolazione automatica della luce della lampada, rapporto di commutazione automatico, garantiscono un'elevata efficienza di misurazione.
il software è comodo da usare e risponde alle abitudini operative del software internazionale Microscope Office.
controllo automatico ad anello su quattro assi.
telecamera a colori ad alta risoluzione.
programma CNC altamente modificabile.
la base in granito ad alta precisione, il piano di lavoro e il pilastro garantiscono la stabilità a lungo termine.
Specificazioni
- Campo di misura (mm) (X-Y-Z): 500x400x200
- Ripetibilità（μm） : 1.0
- CCD: Telecamera a colori
- Ingrandimento: Obiettivo 0.7X-4.5X, ingrandimento del monitor: 40X-245X
- Distanza di lavoro: 82 mm
- Software: Software JINUOSH A-VM SYSTEM
- Risoluzione della scala lineare: 0,1μm
Sistema di guida:
- Controllo CNC, sistema di guida servoassistito AC ad anello chiuso, controllo con joystick, mouse o tastiera
- Illuminazione: LED bianco 7 anelli 8 regioni 32 fasi programmabili, sorgente luminosa di trasmissione LED verde + sorgente luminosa coassiale
- Peso: 620KG
- Dimensioni (mm) (L-W-H): 1100×1450×1650
---
