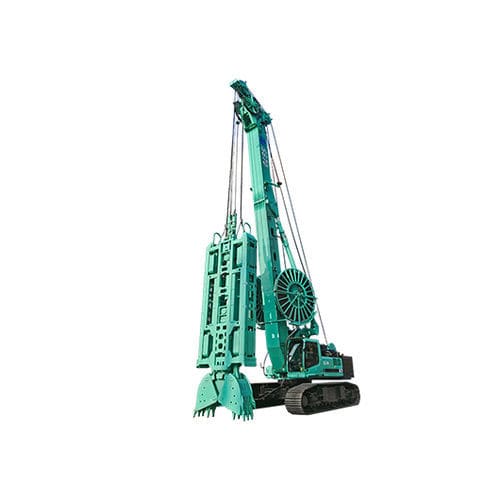

Benna a polipo per sollevamento carichi per diaframma SG70

elettroidraulica

Panoramica

• Produttore: fornitore di attrezzature specializzate per la costruzione di pareti sotterranee.
• Basso consumo e alta efficienza
  Il sistema integrato elettromeccanico-idraulico è ottimizzato per ridurre il consumo di carburante (≈25%) e migliorare l'efficienza in cantiere (≈15%) rispetto a modelli comparabili.
• Stabile e affidabile
  Configurazione a doppia verricello integrata con tamburo a fila singola per la pinza, estendendo la vita utile della fune. Il controllo dell'alimentazione del verricello riduce l'estrusione e l'usura del tubo, aumentando la durata della tubazione della pinza fino al 60%.
• Design orientato all'operatore
  Sedile a sospensione pneumatica e layout spaziale ottimizzato per migliorare il comfort dell'operatore e facilitare la manutenzione.
• Controllo e monitoraggio digitale
  Il sistema di controllo e monitoraggio visivo mostra lo stato dell'attrezzatura e attiva allarmi automatici in caso di anomalie.
• Gestione dati
  Sistema di gestione digitale per la registrazione e l'archiviazione in tempo reale dei parametri dinamici di cantiere.

Specifiche chiave

• Forza di estrazione: 700 kN
• Larghezza parete: 0,8-1,5 m
• Profondità parete: 90 (standard 75) m

Specifiche prodotto (tabelle)
Modello
Larghezza parete: 0,8-1,5 m
Forza massima di sollevamento: 700 kN
Diametro fune: 36 mm
Peso telaio + benna: 23-35 t

Parametri aggiuntivi del modello
Profondità parete: 90 (standard 75) m
Trazione singola verricello: 2×350 kN
Velocità max verricello principale: 75 m/min
Peso macchina (senza benna): 95 t

Parametro principale
Altezza totale: 18.300 mm
Distanza dal centro telaio al centro di rotazione della macchina: 4.430 - 5.630 mm
Distanza max benna da terra: 5.500 mm
Distanza dal centro di rotazione al retro macchina: 4.500 mm

Carrello superiore: JS80
Motore: Cummins X12 / China III
Potenza nominale: 336 kW
Portata impianto idraulico: 2 x 360 + 165 L/min
Giri max: 2.100 rpm
Pressione impianto idraulico: 35 MPa

Carrello retrattile: JT85F
Larghezza cingolo: 3.450 - 4.800 mm
Larghezza pattino: 800 mm
Velocità di marcia: 1,7 km/h
Lunghezza cingolo: 5.800 mm
Forza di trazione: 700 kN
