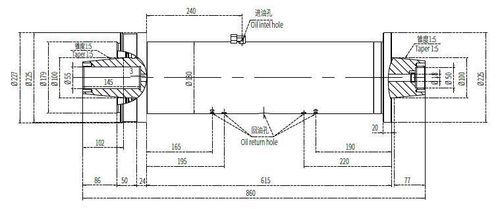

Testa per mandrino rettificatore DYFJM-180

Descrizione
Questa configurazione DYFJM-180(100)20/15A2-F porta la velocità massima a 2.500 giri/min mantenendo un foro di montaggio interno di 100 mm. La rigidità statica assiale e radiale bilanciata la rende un mandrino versatile per la rettifica cilindrica, distinto dalla variante con perno da 110 mm a minore eccentricità.

Dimensioni chiave
Diametro: Φ180 mm
Foro di montaggio interno: 100 mm
Peso (circa): 200 ±5 kg
Velocità nominale: 1900 rpm
Velocità massima: 2500 rpm
Tipo di azionamento: Trasmissione a cinghia
Senso di rotazione: In senso orario

Dati tecnici
Diametro esterno di installazione (mm): Φ180 / Φ100
Diametro del giornale: -
Tipo di olio di trasmissione: ISO VG3
Pressione di alimentazione olio (MPa): 2.0-2.5
Rigidità statica assiale (N/μm): ≥200
Rigidità statica radiale (N/μm): ≥200
Eccentricità radiale frontale (mm): ≤0.001
Spostamento assiale finale (mm): ≤0.001
Precisione di rotazione (mm): ≤0.0003
Velocità nominale (rpm): 1900
Velocità massima (rpm): 2500

Applicazione
Utilizzato per rettificatrici cilindriche che richiedono rigidità bilanciata, basso eccentricità e alta precisione di rotazione.

Caratteristiche / specificazioni tecniche

• Modello: DYFJM-180(100)20/15A2-F
• Diametro esterno di installazione (mm): Φ180 / Φ100
• Foro di montaggio interno: 100 mm
• Diametro del giornale: -
• Tipo di azionamento: Trasmissione a cinghia
• Tipo di olio: ISO VG3
• Pressione olio (MPa): 2.0-2.5
• Rigidità statica assiale (N/μm): ≥200
• Rigidità statica radiale (N/μm): ≥200
• Eccentricità radiale frontale (mm): ≤0.001
• Spostamento assiale finale (mm): ≤0.001
• Precisione di rotazione (mm): ≤0.0003
• Velocità nominale (rpm): 1900
• Velocità massima (rpm): 2500
• Senso di rotazione: In senso orario
• Area di applicazione: Rettificatrici cilindriche
• Peso indicativo: 200 ±5 kg
