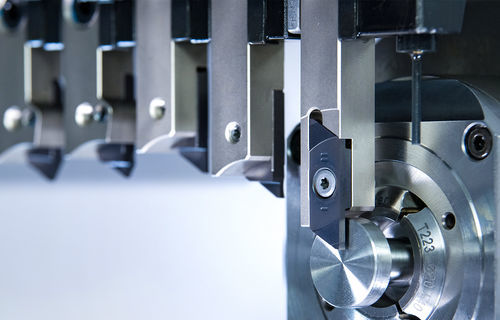

Utensile di scanalatura ad inserti amovibili System 208

con piastrine reversibileper tornio per filettaturacon fluido di raffreddamento interno

Panoramica
Con il nuovo System 208, Gühring introduce un sistema di scanalatura sviluppato per torni a testa mobile. La geometria specifica, l'elevata intercambiabilità e i vantaggi di durata utensile documentati soddisfano i requisiti per l'operazione di pezzi microtorniti complessi.

Design compatto per spazi ristretti
I torni a testa mobile spesso operano in spazi molto limitati. L'inserto romboidale rettificato con due taglienti è progettato per un uso preciso anche su macchine di piccole dimensioni con alimentatore di barre. Con una profondità massima di scanalatura di 8 mm, il System 208 copre operazioni dal troncatore alla scanalatura e alla tornitura longitudinale. Prove in campo hanno riportato un aumento della vita utensile fino al 30% rispetto alla concorrenza, tempi ciclo più brevi e processi più stabili, riducendo i cambi utensile e il costo per pezzo e supportando una produzione di serie stabile.

Alta affidabilità di processo grazie all'interfaccia precisa
Una caratteristica centrale del System 208 è la sua interfaccia ad alta precisione con accuratezza di riposizionamento di ±0,015 mm, che garantisce il posizionamento esatto dei taglienti dopo ogni cambio inserto. La nuova vite di serraggio Torx-Plus a doppia faccia permette cambi rapidi degli inserti direttamente in macchina, risparmiando tempo operativo e semplificando la gestione.

Vantaggi per il cliente
Il System 208 offre vantaggi in diversi settori:

• settore medicale: lavorazione precisa di componenti complessi come impianti e strumenti
• elettronica & robotica: elevata affidabilità del processo per piccole serie e produzioni ad alto volume
• tecnologia dei connettori: lavorazione affidabile di materiali impegnativi

Il sistema aumenta la disponibilità della macchina, estende gli intervalli di utilizzo degli utensili e riduce il costo totale per componente.

Composizione del programma di scanalatura
Il programma System 208 include:

• Inserti rettificati e indexabili con rivestimento nanoA in cinque varianti geometriche (GE, GP, GR, GZ neutral & GZ R/L) per profondità di scanalatura fino a 8 mm
• Portautensili nelle misure 10×10, 12×12, 16×16 mm, disponibili destro/sinistro, con o senza refrigerazione interna (IC)
• Nuova vite di serraggio Torx-Plus per una rapida gestione

Conclusione — Vantaggi del System 208
Il System 208 è progettato per la tecnologia di tornitura a testa mobile, affrontando vincoli di spazio, requisiti di precisione e affidabilità del processo migliorando l'efficienza economica della produzione.

Caratteristiche / specifiche tecniche

• Marca: Gühring
• Modello / Denominazione commerciale: System 208
• Geometria dell'inserto: romboidale, inserto indexabile rettificato con due taglienti
• Profondità massima di scanalatura: 8 mm
• Accuratezza di riposizionamento / precisione dell'interfaccia: ±0,015 mm
• Rivestimento dell'inserto: nanoA
• Varianti geometriche disponibili: GE, GP, GR, GZ neutral, GZ R/L
• Dimensioni portautensili: 10×10 mm, 12×12 mm, 16×16 mm
• Opzioni portautensili: destro / sinistro, con o senza IC (refrigerazione interna)
• Vite di serraggio: Torx-Plus a doppia faccia per cambi rapidi
• Prestazioni riportate: fino al 30% in più di vita utensile in prove campo vs. la concorrenza
