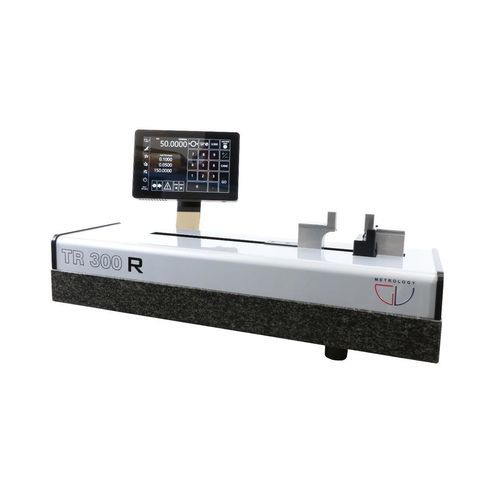

Banco di calibrazione di temperatura TR series

di macchine CNC, MMT e di misurauniversaleda tavolo

Descrizione
Il TR è un banco di azzeramento/presetting progettato per ambienti di officina e taratura. Circa l'80% delle unità viene posizionato accanto a centri di lavoro e il 20% è impiegato come riferimento di taratura. TR semplifica l'azzeramento di strumenti a 2 punti (ID/OD) e a 3 punti, sostituendo più anelli e blocchetti di riferimento. Gli adattatori brevettati riducono l'errore di posizionamento e aumentano la velocità di presetting. Inserire la quota da tastiera: il carro mobile si posiziona automaticamente e mantiene la posizione durante la misura.

Strumenti azzerabili

• Strumenti di misura interni ed esterni (ID/OD)
• Alesametri a 2 punti
• Micrometri esterni e comparatori a 2 punti
• Micrometri a 3 punti
• Calibri di profondità e calibri a corsoio
• Strumenti universali: Sunnen, Dorsey, Mueller, Mitutoyo, Insize, Bowers, Kroeplin

Optional & Accessori

• Tavolo mobile professionale
• Certificato ILAC / autorità equivalente
• Coppia di incudini in acciaio temprato
• Scanner codice a barre per richiamo delle quote
• Supporti adattivi per strumenti di grandi dimensioni

Vantaggi del TR

• Riduzione dei tempi di azzeramento e presetting
• Sostituisce anelli maestri e blocchetti — equivalenza micron per micron
• Maggiore precisione nel presetting tramite input numerico
• Azzeramento facilitato: punto fisso e operatività a mani libere riducono l'errore operatore
• Adattatori brevettati guidano gli strumenti e permettono lavoro su blocchi ceramici
• La durezza della ceramica garantisce durata
• Se certificato, TR può fungere da Riferimento Primario per tarature interne
• Scanner barcode per richiamo rapido delle posizioni

Elettronica

• Touchscreen da 10 pollici
• Tastiera alfanumerica e input numerico
• Connettività PC via Ethernet e USB
• Memorizzazione dei dati e richiamo delle posizioni
• Adattamento posizione materiale/temperatura

TR SERIE R (table)
Campo di misura ID (mm (in)): 300 (12), 600 (23), 1000 (40), 1500 (60), 2000 (80), 3000 (120), 4000 (160), 5000 (200). Campo di misura OD (mm): 340, 640, 1040, 1540, 2040, 3040, 4040, 5040. Peso (kg): 75, 100, 180, 320, 400, 500, 750, 930. Connessione: ETHERNET/USB. Errore massimo ammissibile (µm): 3 µm + L/300. Ripetibilità (µm): 1. Risoluzione (µm): 1. Temperatura di esercizio (°C): 10–35.

TR SERIE S (table)
Taglie disponibili (mm): 300, 600, 1000, 1500, 2000, 3000, 4000, 5000. Errore massimo ammissibile (µm): 1,5 µm + L/500. Ripetibilità (µm): 0,8. Risoluzione (µm): 0,5. Temperatura di esercizio (°C): 10–35.

TR SERIE P (table)
Taglie disponibili (mm): 300, 600, 1000. Errore massimo ammissibile (µm): 1 µm + L/500. Ripetibilità (µm): 0,5. Risoluzione (µm): 0,1. Temperatura di esercizio (°C): 20 ± 1.

Caratteristiche / Specificazioni tecniche

• Nome / modello: TR
• Marca: GV METROLOGY
• Funzione: banco di presetting per strumenti 2 punti (ID/OD) e 3 punti; sostituisce anelli e blocchetti
• Posizionamento: input numerico con posizionamento automatico del carro e mantenimento della posizione
• Adattatori: adattatori brevettati per guidare gli strumenti, utilizzabili su blocchi ceramici
• Interfaccia: Ethernet / USB
• Elettronica: touchscreen 10", connettività PC, archiviazione dati, scanner barcode per richiamo delle quote, adattamento materiale/temperatura
• Serie R — Campo ID: 300–5000 mm. Errore max: 3 µm + L/300. Ripetibilità: 1 µm. Risoluzione: 1 µm.
• Serie S — Errore max: 1,5 µm + L/500. Ripetibilità: 0,8 µm. Risoluzione: 0,5 µm.
• Serie P — Errore max: 1 µm + L/500. Ripetibilità: 0,5 µm. Risoluzione: 0,1 µm.
• Accessori: tavolo mobile, certificato ILAC/equivalente, incudini temprati, scanner barcode, supporti adattivi.
