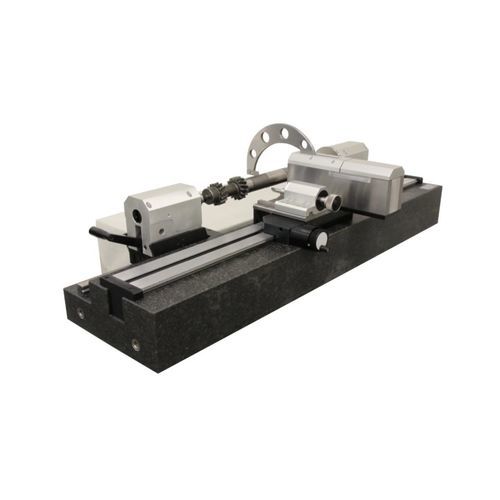

Banco di calibrazione di spostamento T-SHAFT MAN

di distanzadi precisionemanuale

Descrizione
T-SHAFT MAN è un banco di misura manuale progettato per controlli rapidi di alberi in officina. Gli assi di diametro (X) e lunghezza (Z) vengono posizionati e azionati dall'operatore; la ripetibilità è garantita da un sistema meccanico dedicato. Disponibile nei modelli GM500 e GM1000, personalizzabile secondo le specifiche del cliente.

Tipo di prodotto
Banco di misura manuale per alberi

Tabella caratteristiche
T-SHAFT MAN | | GM500 | GM1000
Campo di misura, lunghezza Z | mm | 0-500 | 0-1000
Campo di misura, diametro X | mm | 1-120 | 1-150
Errore massimo ammissibile, lunghezza Z | µm | 4 + L(mm)/100 | 4 + L(mm)/100
Errore massimo ammissibile, diametro X | µm | 3 + D(mm)/100 | 3 + D(mm)/100
Ripetibilità, lunghezza Z (2s) | µm | ≤4 | ≤4
Ripetibilità, diametro X | µm | ≤3 | ≤3
Risoluzione, lunghezza Z | mm | 0.001 | 0.001
Risoluzione, diametro X | mm | 0.001 | 0.001
Forza di misura Z; X | N | manuale | manuale
Peso massimo del pezzo | Kg | 25 | 45
Peso della macchina | Kg | 200 | 390

Caratteristiche / Specificazioni tecniche

• Modelli: GM500 (Z 0–500 mm) e GM1000 (Z 0–1000 mm)
• Campo di misura diametro (X): GM500 = 1–120 mm; GM1000 = 1–150 mm
• Errore massimo ammissibile (lunghezza Z): 4 + L(mm)/100 µm (entrambi i modelli)
• Errore massimo ammissibile (diametro X): 3 + D(mm)/100 µm (entrambi i modelli)
• Ripetibilità (lunghezza Z, 2s): ≤4 µm; Ripetibilità (diametro X): ≤3 µm
• Risoluzione su entrambi gli assi: 0.001 mm
• Forza di misura sugli assi Z e X: manuale
• Peso massimo del pezzo: GM500 = 25 Kg; GM1000 = 45 Kg
• Peso macchina: GM500 = 200 Kg; GM1000 = 390 Kg
• Progettato per misurazioni rapide in officina e personalizzabile in base alle esigenze del cliente
