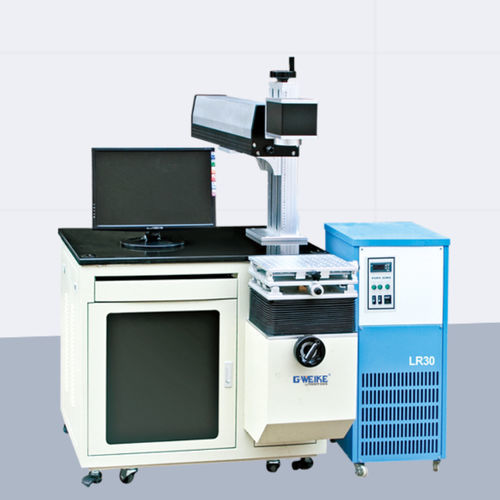

Macchina di marcatura laser CO2 LR30

di cartaper ceramicaper tessuti

Panoramica
LR30 è un sistema di marcatura laser CO2 con galvo progettato per materiali non metallici come legno, carta/cartone, pelle, tessuti, acrilico/PMMA e plastiche verniciate. Disponibile in 30/50/100 W con area standard 200×200 mm (300×300 mm opzionale). Velocità di scansione fino a 7.000 mm/s e raffreddamento ad acqua stabile per produzione continua. EZCAD (Windows) gestisce grafica, codici 1D/2D e serializzazione data/lotto per integrazione produttiva.

Caratteristiche principali

• Ingombro ridotto: layout compatto e cablaggio ordinato per installazione accanto a linee di assemblaggio.
• Posizionamento accurato: anteprima con luce rossa e calibro di messa a fuoco per ridurre i test iniziali.
• Gestione termica ed estrazione: ottica raffreddata ad acqua e interfacce di estrazione per mantenere la qualità del segno.
• Compatibilità con attrezzature: supporta escursioni in asse Z e unità rotative opzionali per pezzi cilindrici.

Interfaccia & flusso di lavoro

• EZCAD (Windows): parametri a livelli, template batch, variabili/serializzazione, data/lotto e supporto codici 1D/2D.
• Pronto per automazione: connessione CSV/database per generazione automatica di seriali e contenuti QR.
• Preset materiali: salva template per materiale–lente–effetto per risultati ripetibili e cambio rapido operatore.
• Tracciabilità: permessi e esportazione batch opzionali per log di produzione.

Componenti importati & stabilità

• Optica: galvo ad alta stabilità e lenti F-Theta per dimensione del punto costante.
• Elettrico & raffreddamento: margine di potenza sovradimensionato e temperatura consigliata del chiller 18–22 °C per prolungare la vita del tubo.
• Design per affidabilità: disposizione resistente alla polvere e cablaggio ordinato per ridurre guasti casuali.

Applicazioni & materiali
Ottimizzato per non metalli: legno/bambù, carta & cartone, pelle/PU, tessuti, acrilico/PMMA, superfici verniciate e plastiche rivestite. Può marcare strati colorati/anodizzati di alluminio (per metalli nudi usare marcatore fibra).

• Imballaggio & logistica: data/lotto, codici a barre/QR su cartoni ed etichette.
• Segnaletica & prodotti creativi: loghi e marcature decorative su legno, pelle e acrilico.
• Abbigliamento & accessori: patch in pelle, motivi su tessuto e leggera ombreggiatura.
• Personalizzazione: involucri plastici verniciati con grafiche su misura.

Parametri di partenza consigliati

• Compensato di betulla (marcatura scura): 30 W — 300–600 mm/s @ 25–40% | 50 W — 500–900 mm/s @ 20–35% | poco aria; +0,3 mm lieve fuori fuoco scurisce la tonalità.
• Legno massello (linee fini): 30 W — 600–900 mm/s @ 15–25% | 50 W — 900–1300 mm/s @ 12–20% | favorire velocità maggiore + potenza minore per linee fini.
• Pelle / PU (marcatura scura): 30 W — 400–700 mm/s @ 18–30% | 50 W — 700–1100 mm/s @ 15–25% | minimizzare dwell; estrazione potente raccomandata.
• Carta / Cartone (codici nitidi): 30 W — 900–1500 mm/s @ 8–18% | 50 W — 1300–2000 mm/s @ 7–15% | senza aria; maggiore velocità per bordi puliti.
• Acrilico / PMMA (finitura satinata): 30 W — 300–500 mm/s @ 20–35% | 50 W — 500–800 mm/s @ 18–30% | fuoco −0,2 ~ 0 mm; evitare ablazione profonda.
• Alluminio anodizzato (strato colorato): 30 W — 500–800 mm/s @ 20–30% | 50 W — 800–1200 mm/s @ 18–28% | il CO2 agisce solo sullo strato colorato.

Opzioni & accessori

• Lenti F-Theta: 150 / 210 / 300 mm
• Accessorio rotante per pezzi cilindrici (bicchieri, bottiglie)
• Estrattore fumi ad alta efficienza & filtri
• Calibro autofocus / asse Z motorizzato (disponibilità regionale)

Consigli qualità & produzione

• Scelta lente: 300×300 mm copre pezzi più grandi ma aumenta la dimensione del punto; usare 200×200 mm per testi fini <1 mm.
• Raffreddamento: mantenere il chiller a 18–22 °C per stabilità del fascio e vita prolungata del tubo.
• Estrazione & aria: estrazione efficace essenziale; per legno/pelle usare aria delicata.
• Leggibilità codici: scegliere substrati ad alto contrasto e verificare con telecamera/verificatore; modulo ≥ 8× diametro del punto.

Specifiche tecniche

• Tipo di laser: CO2, 10.64 μm
• Opzioni di potenza: 30 W / 50 W / 100 W (opzionale)
• Area di marcatura: 200 × 200 mm (standard) / 300 × 300 mm (opzionale)
• Velocità max di scansione: ≤ 7.000 mm/s
• Ripetibilità: ± 0.01 mm
• Larghezza linea min.: 0.1 mm
• Sistema di raffreddamento: raffreddamento ad acqua
• Software / Controllo: EZCAD (Windows)
• Tensione elettrica: AC 220V ±10%, 50Hz
• Temperatura operativa: 0–30 °C
• Vita tipica del tubo: fino a 35.000 h
• Consumo energetico: < 1200 W
