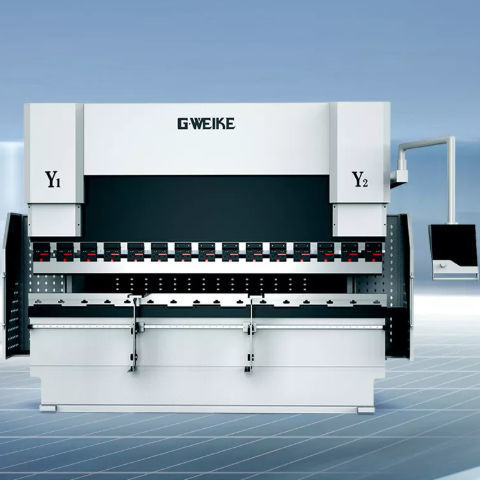

Pressa piegatrice servoidraulica HG

CNCautomaticadi precisione

Prodotto
Pressa piegatrice CNC per la piegatura precisa di lamiera. Progettata per ottenere pieghe accurate con struttura rigida e controllo di sincronizzazione preciso.

Punti salienti

• Alta stabilità: telaio ottimizzato tramite progettazione agli elementi finiti e trattamento di ricottura per eliminare le tensioni, garantendo resistenza dell'acciaio e stabilità strutturale.
• Garanzia di precisione: sistema idraulico a servo combinato con componenti di rilevamento conformi a standard internazionali, assicura elevata precisione di sincronizzazione e ripetibilità del posizionamento.
• Sistema di controllo: dotata di CNC DELEM DA-53T (Paesi Bassi), in grado di calcolare automaticamente la lunghezza totale del materiale per le sequenze di piegatura e di programmare grafiche 2D tramite touch.
• Visualizzazione campioni: la scheda prodotto mostra pezzi piegati di esempio e immagini dimostrative delle capacità.

Applicazioni

• Armadi per fascicoli
• Quadri elettrici
• Utensili da cucina
• Facciate continue (curtain wall)
• Industria porte e ascensori
• Elettrodomestici
• Energia eolica e telecomunicazioni
• Costruzione navale

Parametri tecnici (tabella)
Modello macchina | 10032 | 13032 | 17032 | 20032
Pressione nominale | 1000 | 1300 | 1700 | 2000
Lunghezza utile | 3200 | 3200 | 3200 | 3200
Distanza colonne | 2600 | 2600 | 2600 | 2600
Altezza massima di apertura | 480 | 480 | 480 | 480
Corsa slitta | 200 | 200 | 200 | 200
Profondità gola | 400 | 400 | 400 | 400
Discesa rapida piegatura | 180 | 180 | 180 | 150
Lavoro | 10 | 10 | 10 | 9
Ritorno | 160 | 160 | 160 | 130
Potenza motore principale (kW) | 7.5 | 11 | 15 | 18.5
Corsa asse X (mm) | 500 | 500 | 500 | 500
Velocità asse X (mm/min) | 300 | 300 | 300 | 300
Corsa asse R (mm) | 200 | 200 | 200 | 200
Velocità asse R (mm/s) | 60 | 60 | 60 | 60

Caratteristiche / Specifiche tecniche

• Serie: HG Series
• Pressione nominale: 1000 / 1300 / 1700 / 2000 (a seconda del modello)
• Lunghezza utile: 3200 mm
• Distanza colonne: 2600 mm
• Altezza massima di apertura: 480 mm
• Corsa slitta: 200 mm
• Profondità gola: 400 mm
• Velocità discesa rapida piegatura: 180 mm/s (la maggior parte dei modelli) / 150 mm/s (20032)
• Lavoro: 10 (la maggior parte dei modelli) / 9 (20032)
• Ritorno: 160 mm (la maggior parte dei modelli) / 130 mm (20032)
• Potenza motore principale: 7.5 / 11 / 15 / 18.5 kW (in base al modello)
• Corsa asse X: 500 mm; Velocità asse X: 300 mm/min
• Corsa asse R: 200 mm; Velocità asse R: 60 mm/s
• Sistema di controllo: DELEM DA-53T (Paesi Bassi) con programmazione grafica 2D touch e calcolo automatico della lunghezza del materiale
