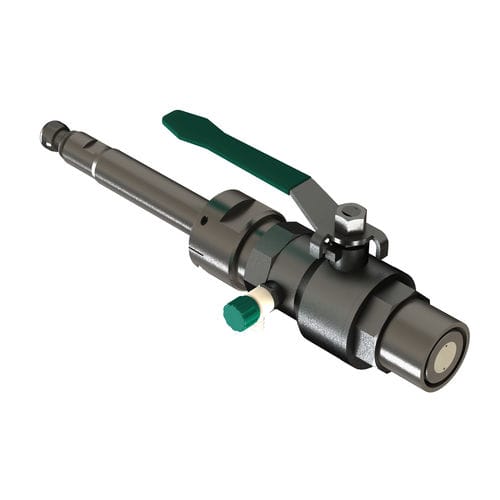

Sensore di velocità lineare Q-Eye PSC

Dopplerin acciaio inossidabile

Il sensore a inserimento utilizza la tecnologia avanzata Pulse-Doppler. Il profilo di velocità dell'intera sezione trasversale viene catturato in un massimo di 18 celle di misura. Il sensore a inserimento viene utilizzato quando il tubo è accessibile solo dall'esterno. Questo sensore è per l'uso in tubi pieni o in tubi parzialmente pieni in combinazione con un trasduttore di pressione integrato. L'installazione viene effettuata tramite una valvola a sfera da 1,5" nella tubazione esistente. Il sensore ad inserimento è montato a filo della parete interna del tubo, consentendo la pulizia dei tubi senza la rimozione del sensore. Inoltre, il profilo del flusso non viene alterato dal sensore stesso. Se il sensore dovesse mai essere rimosso, può essere fatto in condizioni di processo grazie alla valvola a sfera integrata. SPECIFICHE TECNICHE Sensore: Sensore di velocità per tubazioni parzialmente e completamente piene con valvola a sfera Opzionale con trasduttore di pressione integrato per la misurazione del livello Frequenza: 1 MHz Gamma: - Velocità: ± 5,0 m/s - Livello (trasduttore di pressione): 0...0,2 bar o 0...10 bar Incertezza velocità: ± 0,03 m/s da -1,5 m/s a +1,5 m/s ± 2 % della lettura da -5,0 a -1,5 m/s e da +1,5 a +5,0 m/s Incertezza trasduttore di pressione: - Linearità: 0,5 % FS (0,2 bar) o 0,25 % FS (10 bar) - Banda di errore da 0 a 50 °C: max. 1.5 % FS (0,2 bar) o 0,5 % FS (10 bar) Lunghezza del cavo: 10 m incluso (max. 80 m) Materiale: Acciaio inox 1.4301 (AISI 304) Dimensioni Diametro: 38 mm (1.5")
