Macchina di assemblaggio automatica

per applicazioni automobilisticheper applicazioni industrialilineare

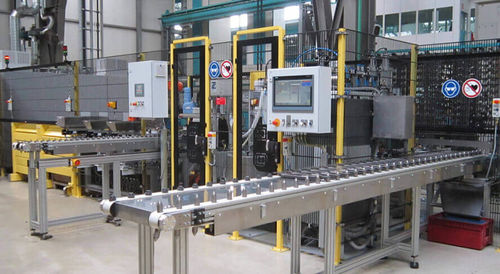

Un sottogruppo pronto per il montaggio nella regione del sedile automobilistico viene creato da diversi pezzi forniti singolarmente e montato nella cella di montaggio automatizzata illustrata. Boccole, rivetti e pezzi formati vengono inseriti nel processo tramite sistemi di alimentazione. Successivamente, questi elementi vengono forniti al processo di produzione associato tramite sistemi di alimentazione e rotazione. Parametri tecnici Ingombro dell'installazione: 9.800 x 6.500 mm Altezza: 2.500 mm Tempo di ciclo: 12 secondi Processi di produzione: Stazione 1: Posizionamento della base Stazione 2: pre orlatura della boccola in acciaio, formazione del rivetto Stazione 3: Rifinitura dell'orlatura della boccola d'acciaio, firma Stazione 4: Rimuovere la parte di base con le boccole e i rivetti Stazione 5: Posizionare il rivetto, girare la parte aggiuntiva da formare Stazione 6: posizionare la boccola in plastica, posizionare la boccola in acciaio, premere sulla parte formata È anche possibile integrare operazioni di lavorazione o saldatura per casi di applicazione personalizzati. Per il trasporto dei pezzi si possono utilizzare sistemi di alimentazione, trasportatori o robot.
