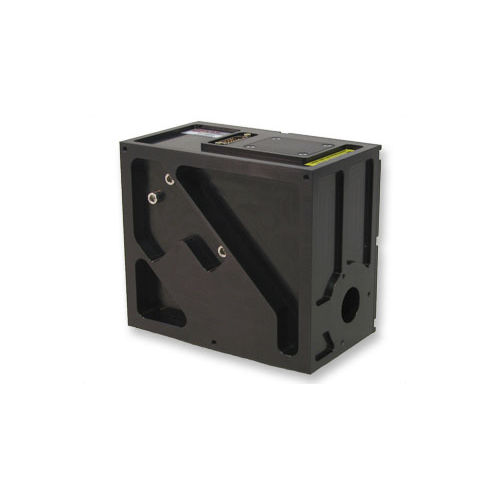

Otturatore di protezione laser SSDP-25

in alluminio

Il nostro otturatore della sicurezza SSDP-25 con il puntatore del diodo è destinato temporaneamente per terminare le emissioni del raggio laser per la sicurezza dell'utente. Quando l'otturatore è chiuso, il raggio laser è riflesso fuori della lama dell'otturatore in uno scarico del fascio per terminare il fascio. Lo scarico sostituibile del fascio può essere ordinato in parecchi stili. La lama è progettata per l'operazione a sicurezza intrinseca ed automaticamente è chiusa in assenza di potere. L'unità deve essere montata in linea (giacente sulla stessa retta) con il raggio laser da terminare. Mentre nel modo sicuro un laser rosso facoltativo che indica il diodo sostituirà il fascio originale se desiderato. L'opzione del puntatore del diodo utilizza un laser a diodi 650nm con ¼» - 80 viti di adeguamento del passo per l'allineamento del fascio del puntatore. Numero del pezzo SSDP-25-AU-AF-DDD di Haas indicato sopra. Scarichi i disegni tecnici per ogni numero del pezzo di riserva a destra. Scarichi il lettore di Adobe PDF e lo spettatore liberi di SolidWorks a sinistra.
