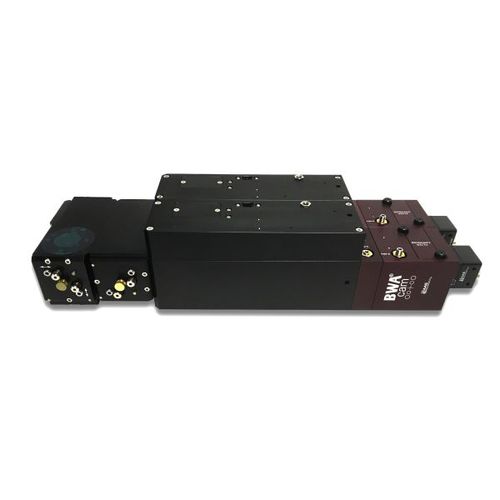

Telecamera termica Dual BWA-CAM®

CMOSGigE

Il diagramma sotto mostra una misura di lensing termico in soltanto 270 watt da un laser della fibra del singolo modo facendo uso del Haas Laser le Technologies, Inc. M.-ha quadrato il sistema di misura basato sopra l'uso delle macchine fotografiche doppie di BWA-CAM. La misura mostra uno spostamento termico di circa 1,5 millimetri in 30 secondi dell'operazione. Un raggio laser è diretto in un attenuatore insensibile di polarizzazione come un fascio collimato o collimatore di fibra ottica con varie scelte del collegamento della fibra per un'operazione pronta per l'uso reale. Un BWA-CAM è messo per la prima gamma di Rayleigh ed il secondo BWA-CAM è messo per maggior della terza gamma di Rayleigh. Questa combinazione fornisce il più alta velocità, misura in tempo reale di m2 sul mercato senza le parti mobili. Questo sistema misura facilmente lensing termico e tutti i parametri di iso in tempo reale con i frami per secondo che superano 12 fotogrammi al secondo. Mentre il BWA-CAM è basato sopra l'uso di un paio delle ottica del risuonatore di Fabry-Perot ed il gioco fra l'ottica crea le fette «di tempo» del fascio, l'intera vita di fascio è imaged sul sensore della macchina fotografica in moda da potere essere visualizzato e misurare la sostanza caustica della vita di faro abbagliante senza alcune parti mobili. Ulteriormente, il gioco del Fabry-Perot è utente regolabile accomodare le brevi o lunghezze lunghe di Rayleigh. Questa progettazione fornisce una misura più coerente e più stabile delle caratteristiche di focalizzazione di un sistema laser.
