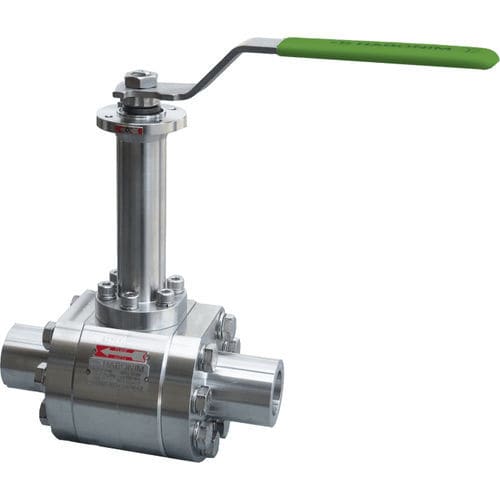

Valvola a sfera flottante C28

a levadi controllodi arresto

Alta pressione criogenica Classe 2500, pressione differenziale piena per dimensioni fino a 2″ (DN50) inclusi, pressione differenziale fino a 103 bar (1494 psi) per dimensioni 2½" (DN65) e superiori con sedi ibride. Le parti contenenti pressione sono conformi alla norma ASME B16.34, per quanto riguarda lo spessore delle pareti, e sono state testate per prove di scoppio pari a quattro volte la pressione nominale per 5 minuti. Uno stelo a taglia unica in materiale ad alta resistenza è conforme alle norme ASME B16.34 e API 6D per i requisiti della trasmissione e fornisce un fattore di sicurezza sufficiente durante il funzionamento. Uno speciale design ibrido della sede, composto da un alloggiamento in metallo e da un inserto in polimero lavorato come un'unica unità, fornisce una chiusura a tenuta di bolla (tasso A), combinata con una coppia di funzionamento inferiore. Design meccanico e costruzione speciali Stelo solido e resistente in un unico pezzo per coppie elevate. L'ingranaggio stretto tra stelo e sfera garantisce l'allineamento del foro di scarico. Controllo rigoroso dei materiali e delle tolleranze di fabbricazione. Trasferimento di calore efficiente Uno spazio ridotto tra l'ID della prolunga e l'OD dello stelo consente alla tenuta dello stelo di rimanere a temperatura ambiente stelo di rimanere a temperatura ambiente. Cavità senza trappola Foro di scarico sulla sfera a monte per evitare l'accumulo di pressione nella cavità. Tenuta su un solo lato o con auto-rilascio della pressione per un servizio bidirezionale a piena pressione. Angolo di installazione del coperchio flessibile Fino a 45° dall'asse verticale per il coperchio da 12" (secondo le linee guida BS6364). Fino a 15° dall'asse verticale per il coperchio da 6" (non conforme alle norme BS6364).
