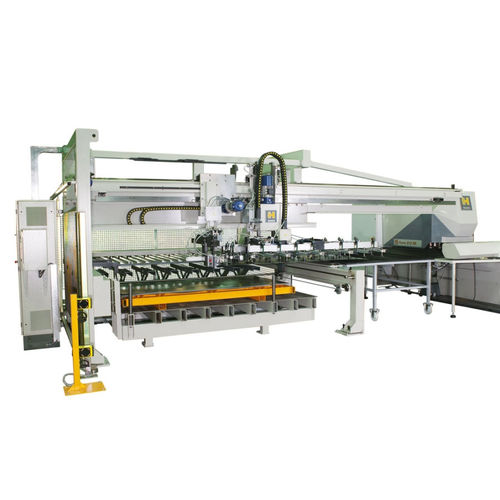

Sistema di carico e scarico di lastre SHEET TRANSFER 3015

automatico

Il TRASFERIMENTO 3015 dello STRATO è progettato per il caricamento degli strati da un pallet sulla punzonatrice di CNC e lo scarico dello strato perforato dalla tavola di macchina su un'unità d'impilamento. La struttura principale del sistema è una struttura rigida e serrata con le guide lineari sovradimensionate ed i vagoni motorizzati. Consiste dell': Dispositivo di caricamento con l'unità di separazione di strato ed il misuratore di spessore: - Il pallet con gli strati è messo su una struttura sovradimensionata della struttura con 2 magneti per la preseparazione dei piatti d'acciaio e di 3 barre di arresto per misurare il materiale. L'unità di carico consiste di una struttura che porta le tazze pneumatiche di aspirazione e un sistema pneumatico speciale (angolo sinistro anteriore) per la separazione degli strati. Questo sistema pneumatico speciale scuote l'angolo sinistro anteriore dello strato per separare lo strato da quello sotto, con aiuto extra da un getto di aria compressa tramite un dispositivo di salto dell'aria (regolabile dell'altezza). - Il movimento verticale del telaio di tazza di aspirazione ha 2 velocità per la migliore separazione degli strati. Una volta che lo strato è sollevato, un dispositivo speciale misura lo spessore dello strato per controllare se soltanto 1 strato è stato preso. Se questo è il caso, una tavola intermedia speciale viene fra lo strato sollevato ed il pallet dello strato, alla stessa altezza della tavola della punzonatrice. - A questo punto, il sistema aspetta la punzonatrice per finire di perforare lo strato precedente. Quando lo strato precedente è finito, il nuovo strato è mosso orizzontalmente verso la macchina ed è tenuto a circa 25 millimetri sopra lo strato perforato sulla tavola della perforazione.
