Tester di tensione 8018-HD

della resistenza di isolamentopotenzaantifurto

Descrizione del prodotto

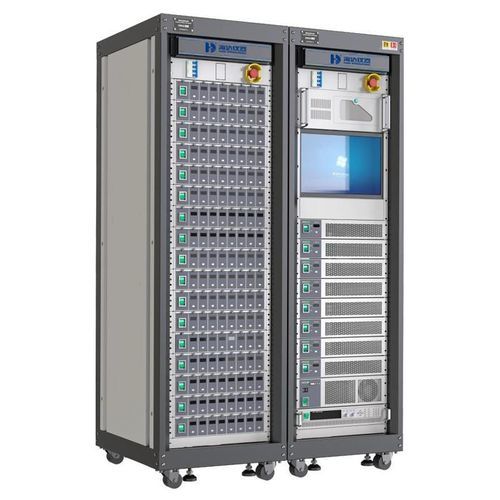

Il sistema di collaudo BMS 8018-HD è progettato per la calibrazione dei parametri, la verifica e i test di produzione dei sistemi di gestione batteria per veicoli elettrici e impianti di accumulo energetico. Supporta uscite di batteria simulate, sorgenti di corrente ad alta precisione, simulazione della temperatura e test multicanale, e genera rapporti di test completi.

Specifiche del prodotto

• Modelli: 8018-HD-BMS-5V3A/5A/10A-24S~240S-200A/400A/600A; base: 8018-HD
• Tensione PACK (misura): 5–1000 V; precisione 0,1% F.S; risoluzione 0,1 V
• Tensione cella simulata: 0,1–5 V; precisione 0,01%R.D ±0,02% F.S; risoluzione 0,1 mV
• Intervalli di corrente in uscita simulata: 1–5000 μA e 1–3000 mA; precisione 0,01%R.D ±0,1% F.S; risoluzioni 0,1 μA / 0,1 mA
• Sorgente di corrente costante ad alta precisione: opzioni 0–200 A / 400 A / 500 A / 600 A; precisione ±0,05% F.S; risoluzione 1 mA
• Simulazione temperatura: -50 ℃ a 300 ℃; risoluzione 0,1 ℃; precisione 0,1%R.D ±3% F.S
• Alimentazione DC alta tensione: 0–1000 V, 0–10 A; precisione tensione 0,1%RD ±0,1%FS; precisione corrente 0,1%RD ±0,1%FS
• Resistenza ad alta potenza: 2 set, 5 KΩ–10 MΩ; step minimo 5 KΩ
• I/O e comunicazioni: moduli DI/DO e AI/AO configurabili; unità CAN ×4; supporta CANBUS / RS485 / RS232 / I2C / SUMBUS

Test funzionali di base (esempi)

• Test OCV
• Test di consumo all'accensione e durante il funzionamento
• Test di perdita di potenza / consumo in standby
• Test di precisione temperatura cella
• Confronti di tensione totale e SOC
• Verifica della resistenza di isolamento
• Test della funzione di bilanciamento
• Test delle funzioni di allarme (tensione/corrente/temperatura/SOC)
• Test di segnale I/O e di campionamento della tensione
• Test di comunicazione: CANBUS / RS485 / RS232 / I2C / SUMBUS

Test delle funzioni del prodotto

• Test del consumo di corrente statico
• Verifica della precisione della corrente
• Test della corrente di bilanciamento
• Test e verifica della resistenza di isolamento
• Verifica della precisione della tensione
• Simulazione del segnale di carica secondo normativa nazionale

Vantaggi del prodotto

• Architettura a batteria virtuale: nessun rischio di cortocircuito, operazione sicura e flessibile; espansione modulare fino a 400S
• Software con impostazione modulare dei progetti di test: validazione produzione, R&S, test di ricerca; supporta sviluppo secondario
• Avvio manuale e test automatici con un clic (pulsante, codice a barre, avvio PLC)
• Test multicanale indipendenti per aumentare la produttività
• Sincronizzazione a livello di millisecondo per la simulazione del processo del pacco batteria
• Supporto per test di aging e di affidabilità a lungo termine

Specifiche tecniche

• Modello: 8018-HD
• Tensione PACK (misura): 5–1000 V; precisione 0,1% F.S; risoluzione 0,1 V
• Tensione di uscita batteria simulata: 0,1–5 V; precisione 0,01%R.D ±0,02% F.S; risoluzione 0,1 mV
• Corrente di uscita simulata: 1–5000 μA e 1–3000 mA; precisione 0,01%R.D ±0,1% F.S; risoluzioni 0,1 μA / 0,1 mA
• Campionamento batteria simulata: stesse gamme e precisioni dell'uscita simulata
• Capacità di assorbire corrente: 1–3000 mA; precisione 0,01%R.D ±0,1% F.S; risoluzione 0,1 mA
• Simulazione della temperatura: -50 ℃ a 300 ℃; risoluzione 0,1 ℃; precisione 0,1%R.D ±3% F.S
• Sorgente di corrente costante ad alta precisione: 0–200 A / 400 A / 500 A / 600 A; precisione ±0,05% F.S; risoluzione 1 mA
• Alimentazione DC alta tensione: 0–1000 V, 0–10 A
• Resistenza ad alta potenza: 2 set, 5 KΩ–10 MΩ; step minimo 5 KΩ
• Moduli I/O e comunicazione configurabili; supporta CANBUS / RS485 / RS232 / I2C / SUMBUS
