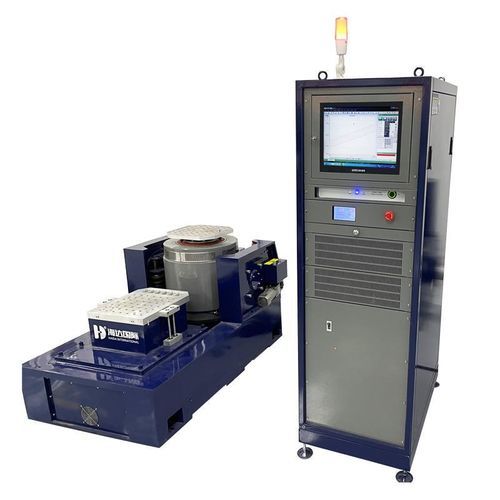

Macchina per prova vibrazione HD-Snake-VH

all'urtodi accelerazioneautomatica

Panoramica del prodotto
La serie elettrodinamica HD-Snake-VH fornisce capacità di prova in vibrazione casuale, sinusoidale e d’urto per qualificazione prodotto, simulazione del trasporto e riproduzione di profili di missione. Modelli di esempio: HD-Snake-A6VH, A10VH, A20VH, A30VH, A40VH, A50VH. Supporta eccitazione orizzontale e verticale ed è adatta ad applicazioni nei settori elettronico, automotive, aerospaziale e industriale.

Applicazioni

• Componenti automobilistici: infotainment, sensori, attuatori, ECU, componenti powertrain ibrido/elettrico, batterie e parti del sistema frenante.
• Aerospaziale: elettronica di bordo, componenti motore, parti in resina e materiali di tenuta.
• Apparecchiature elettroniche: display, schede PCB, connettori, motori e dispositivi soggetti a urti e vibrazioni durante il trasporto.
• Telecomunicazioni e strumentazione: componenti antenna, motori industriali, sistemi di navigazione ed equipaggiamenti di telecomunicazione veicolari.
• Dispositivi di precisione: robot industriali, fotocamere, lenti, assiemi ottici e componenti SMD.
• Sistemi elettrici: trasformatori, inverter, celle a combustibile e grandi pacchi batteria al litio.
• Trasporto e macchine da cantiere: componenti ferroviari, macchine edili e attrezzature esposte a strade dissestate o al trasporto marittimo.

Specifiche del prodotto (per modello)

• Serie: HD-Snake-VH (esempi: HD-Snake-A6VH, A10VH, A20VH, A30VH, A40VH, A50VH).
• Forza nominale sin/d-casuale: 6 kN–50 kN a seconda del modello.
• Forza d’urto nominale: 12 kN–100 kN a seconda del modello.
• Intervallo di frequenza: dipende dal modello, tipicamente 2–3000 Hz (alcuni modelli fino a 2800 Hz).
• Accelerazione massima: fino a 100G (980 m/s²).
• Spostamento massimo: fino a 76 mm (a seconda del modello); velocità massima ≈ 1,8–2,0 m/s (personalizzabile).
• Direzioni di vibrazione: orizzontale e verticale (asse singolo, opzioni expander testa verticale).
• Esempi di armatura: diametri Φ240–Φ445 mm; massa efficace 10–50 kg a seconda del modello.
• Fissaggio tavola: 17 × M10; piastre expander con boccole vite M10 inox; passo fori esempio 100×100 mm per expander orizzontali.
• Capacità massima di carico: tipicamente 200–800 kg secondo il modello.
• Perdita magnetica: < 10 gauss; frequenza di isolamento vibrazione assiale: 2,5 Hz.
• Alimentazione: AC trifase 380 V, 50/60 Hz.

Amplificatore di potenza

• Uscita massima (a seconda del modello): 10 kVA, 20 kVA, 30 kVA, 40 kVA, 50 kVA.
• Efficienza di conversione: ≥ 90%.
• Frequenza di commutazione: 116 kHz.
• Dimensioni approssimative amplificatore: 720 × 550 × 1700 mm (L × P × A); peso approssimativo: ~480 kg.

Piattaforme expander

• Piattaforma verticale: misure da 400×400 mm a 1200×1200 mm (a seconda del modello); materiale: lega di alluminio; frequenza massima di lavoro in random fino a 2000 Hz; fori di fissaggio con boccole M10 inox; peso indicativo per taglia: 25–200 kg.
• Piattaforma scorrevole orizzontale: stesse dimensioni e caratteristiche delle piattaforme verticali: lega di alluminio, fino a 2000 Hz, boccole vite M10 inox, peso indicativo 25–200 kg.

Norme e conformità

• Progettato per prove conformi a MIL-STD, DIN, ISO, ASTM, IEC, ISTA (incl. ISTA‑3A / ISTA‑6), GB, GJB, JIS, BS e altre norme internazionali comuni.
