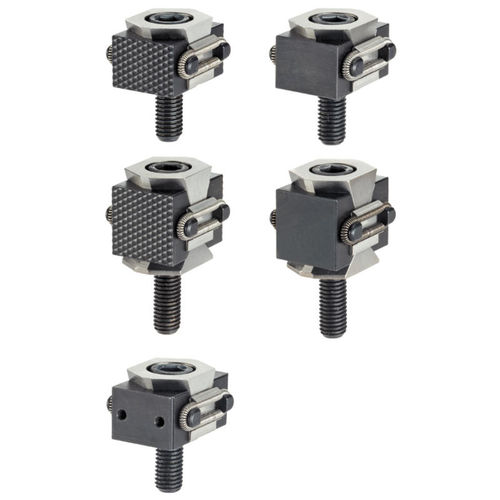

Morsa di serraggio EH 23250. series

Le ganasce a cuneo sono particolarmente adatte per serraggi multipli orizzontali e verticali. Le ganasce sono compatte e quindi consentono il bloccaggio senza interferenze geometriche. Materiale Corpo Acciaio da utensili, temperato Vite Acciaio resistenza classe 12.9 Molla Acciaio per molle O-Ring (NBR) Ganasce di serraggio Acciaio da utensili, temperato, rettificato e brunito Assemblaggio Possono essere montate in un foro filettato oppure in un dado a T per sistemi multipli orizzontali o verticali. Funzionamento Stringendo la vite l'elemento centrale si abbassa, provocando il movimento verso l'esterno di entrambe la ganasce. L'esecuzione a doppio cuneo sviluppa anche una forza diretta verso il basso. L'elemento centrale può flottare di: M 5 ± 0,5, M 8 ± 0,5, M 12 = ± 1 e M 16 = ± 1,5. Riferimenti Ulteriori versioni di ganasce a cuneo nella sezione "Sistemi di bloccaggio multipli". Accessori I dadi a T EH 23010. sono da ordinarsi separatamente. Altri prodotti Dadi per cave a T DIN 508 Protezioni per ganasce a cuneo Ganasce a cuneo liscia/zigrinata, M8 Ganasce a cuneo liscia/zigrinata, M12 Ganasce a cuneo con filettatura per vite, M12
