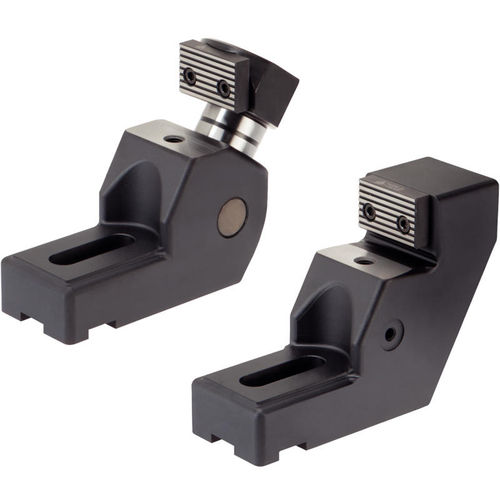

Elemento di serraggio meccanico EH 23211. series

per pezzi da lavoraremodulare

La ganascia di bloccaggio e l'elemento fisso consentono il bloccaggio del pezzo da lavorare frontalmente. Questo permette di utilizzare l'intera superficie della tavola macchina per bloccare il pezzo. effetto di spinta verso il basso grazie al meccanismo di chiusura inclinato bloccaggio di pezzi di grandi dimensioni sulla macchina forze di bloccaggio fino a 20 kN vibrazioni ridotte grazie al corpo in ghisa sferoidale monoblocco facile regolazione e adattamento al pezzo grazie alle ganasce reversibili intercambiabili e la possibilità di inserire inserti e distanziali cava trasversale di riferimento per tasselli EH 23110. area di lavoro libera da interferenze - soprattutto per pezzi di grandi dimensioni fori laterali per il montaggio di eventuali fermi e riferimenti Materiale Ghisa sferoidale (GGG 60) Assemblaggio Il pezzo da lavorare viene posizionato sugli appoggi rettificati e quindi bloccato. E possibile regolare l'altezza dell'appoggio grazie al foro filettato, attingendo dalla vasta gamma di supporti Halder. I fori di riferimento presenti sui lati, permettono di installare degli arresti laterali. Note La fornitura comprende la ganascia reversibile 1138.400 (zigrinata/liscia) - può essere sostituita con la versione lavorabile 1138.100 acquistabile separatamente (morbida).
