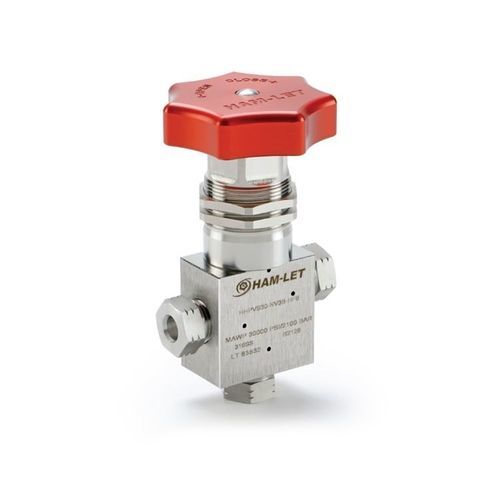

Valvola a spillo HHP series
manualea comando pneumaticodi isolamento

Valvola a spillo - HHP series - HAM-LET - manuale / a comando pneumatico / di isolamento
Valvola a spillo - HHP series - HAM-LET - manuale / a comando pneumatico / di isolamento
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo
a spillo
Azionamento
manuale, a comando pneumatico
Funzione
di isolamento
Per busto
filettata, femmina
Numero di vie
a 3 vie, a 2 vie, a 2/3 vie
Altre caratteristiche
ad alta pressione, con attuatore
DN

Min.: 6,35 mm
(0,25 in)

Max.: 14,288 mm
(0,563 in)

Pressione

Min.: 700 bar
(10.152,6 psi)

Max.: 4.200 bar
(60.915,8 psi)

Descrizione

Panoramica del prodotto
Consulta le valvole a spillo HHP nel catalogo UCT Fittings. La gamma include diversi numeri di parte che coprono varie dimensioni e tipi di connessione, modalità di azionamento, configurazioni della valvola e classi di pressione massima per applicazioni idrauliche e di strumentazione ad alta pressione.

Articoli disponibili (tabella)
Codice prodotto | Dimensione di connessione | Tipo di connessione | Azionamento | Configurazione | Pressione max
HHPVS10NV2SNF8 | 1/2" | Femmina NPT | Azionamento manuale | 2 vie - Dritta | 10.000 psi (700 bar)
HHPVS10NV2ENF8 | 1/2" | Femmina NPT | Azionamento manuale | 2 vie - Angolo | 10.000 psi (700 bar)
HHPVS30NV2SHF6 | 3/8" | Femmina alta pressione | Azionamento manuale | 2 vie - Dritta | 30.000 psi (2.100 bar)
HHPVS30NV2EHF6 | 3/8" | Femmina alta pressione | Azionamento manuale | 2 vie - Angolo | 30.000 psi (2.100 bar)
HHPVS30NV3BHF6 | 3/8" | Femmina alta pressione | Azionamento manuale | 3 vie - 2 connessioni di pressione | 30.000 psi (2.100 bar)
HHPVS30NV2SHF9 | 9/16" | Femmina alta pressione | Azionamento manuale | 2 vie - Dritta | 30.000 psi (2.100 bar)
HHPVS30NV2EHF9 | 9/16" | Femmina alta pressione | Azionamento manuale | 2 vie - Angolo | 30.000 psi (2.100 bar)
HHPVS30NV3BHF9 | 9/16" | Femmina alta pressione | Azionamento manuale | 3 vie - 2 connessioni di pressione | 30.000 psi (2.100 bar)
HHPVS60NV2SHF4 | 1/4" | Femmina alta pressione | Azionamento manuale | 2 vie - Dritta | 60.000 psi (4.200 bar)
HHPVS60NV2EHF4 | 1/4" | Femmina alta pressione | Azionamento manuale | 2 vie - Angolo | 60.000 psi (4.200 bar)
HHPVS60NV3BHF4 | 1/4" | Femmina alta pressione | Azionamento manuale | 3 vie - 2 connessioni di pressione | 60.000 psi (4.200 bar)
HHPVS60NV2SHF6 | 3/8" | Femmina alta pressione | Azionamento manuale | 2 vie - Dritta | 60.000 psi (4.200 bar)
HHPVS60NV2EHF6 | 3/8" | Femmina alta pressione | Azionamento manuale | 2 vie - Angolo | 60.000 psi (4.200 bar)
HHPVS60NV3BHF6 | 3/8" | Femmina alta pressione | Azionamento manuale | 3 vie - 2 connessioni di pressione | 60.000 psi (4.200 bar)
HHPVS60NV2SHF9 | 9/16" | Femmina alta pressione | Azionamento manuale | 2 vie - Dritta | 60.000 psi (4.200 bar)
HHPVS60NV2EHF9 | 9/16" | Femmina alta pressione | Azionamento manuale | 2 vie - Angolo | 60.000 psi (4.200 bar)
HHPVS60NV3BHF9 | 9/16" | Femmina alta pressione | Azionamento manuale | 3 vie - 2 connessioni di pressione | 60.000 psi (4.200 bar)
HHPVS10NV2SNF8AO | 1/2" | Femmina NPT | Attuatore pneumatico normalmente aperto | 2 vie - Dritta | 10.000 psi (700 bar)
HHPVS10NV2ENF8AO | 1/2" | Femmina NPT | Attuatore pneumatico normalmente aperto | 2 vie - Angolo | 10.000 psi (700 bar)
HHPVS30NV2SHF6AO | 3/8" | Femmina alta pressione | Attuatore pneumatico normalmente aperto | 2 vie - Dritta | 30.000 psi (2.100 bar)
HHPVS30NV2EHF6AO | 3/8" | Femmina alta pressione | Attuatore pneumatico normalmente aperto | 2 vie - Angolo | 30.000 psi (2.100 bar)
HHPVS30NV3BHF6AO | 3/8" | Femmina alta pressione | Attuatore pneumatico normalmente aperto | 3 vie - 2 connessioni di pressione | 30.000 psi (2.100 bar)
HHPVS30NV2SHF9AO | 9/16" | Femmina alta pressione | Attuatore pneumatico normalmente aperto | 2 vie - Dritta | 30.000 psi (2.100 bar)
HHPVS30NV2EHF9AO | 9/16" | Femmina alta pressione | Attuatore pneumatico normalmente aperto | 2 vie - Angolo | 30.000 psi (2.100 bar)
HHPVS30NV3BHF9AO | 9/16" | Femmina alta pressione | Attuatore pneumatico normalmente aperto | 3 vie - 2 connessioni di pressione | 30.000 psi (2.100 bar)

Caratteristiche / Specifiche tecniche
  • Famiglia / serie: HHP Needle Valves
  • Dimensioni di connessione mostrate: 1/4", 3/8", 1/2", 9/16"
  • Tipi di connessione mostrati: Femmina alta pressione, Femmina NPT
  • Modalità di azionamento mostrate: Azionamento manuale, Attuatore pneumatico normalmente aperto (come elencato)
  • Configurazioni disponibili: 2 vie - Dritta, 2 vie - Angolo, 3 vie - 2 connessioni di pressione
  • Classi di pressione massime disponibili: 10.000 psi (700 bar), 30.000 psi (2.100 bar), 60.000 psi (4.200 bar)
  • Numerosi codici disponibili che coprono le combinazioni di dimensione, tipo di connessione, modalità di azionamento e configurazione

Cataloghi

High Pressure
High Pressure
26 Pagine
