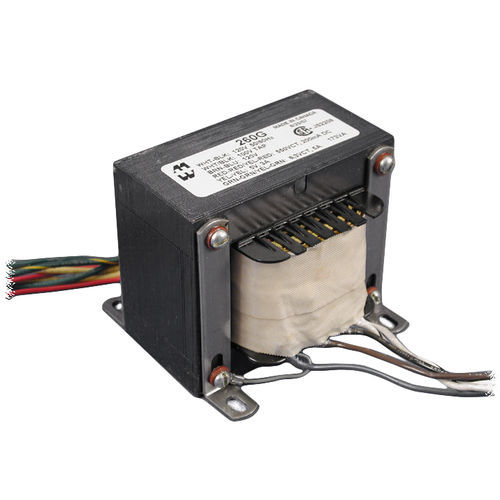

Trasformatore di corrente 260 Series

di potenzadi alimentazione elettricaincapsulato

Primario universale con prese per 100, 120, 220 o 240 VCA, 50/60 Hz. (Ad eccezione del modello 260A6 che è solo a 117 V, 50/60 Hz) Progettato per preamplificatori, amplificatori a bassa potenza, sostituzione generale, apparecchiature di test, ecc. Economici, a telaio aperto, con montaggio a telaio - staffa a due fori (.187 dia. = G) (figura 1) o a quattro fori (figura 2). Le unità includono uno schermo di Faraday tra gli avvolgimenti primari e secondari. La nostra schermatura elettrostatica riduce l'accoppiamento capacitivo dal primario, attenuando notevolmente l'accoppiamento di corrente ad alta frequenza ai secondari. Cavi di lunghezza minima di 5". Per un'ulteriore selezione, consultare la Serie 300 di trasformatori universali a piastra e filamento. Queste unità sono progettate per funzionare con ENTRAMBI gli avvolgimenti primari eccitati per ottenere la massima efficienza (vedere la tabella di cablaggio qui sotto). Il cavo dello schermo di Faraday, il filo grigio contrassegnato con SH (schermo), deve rimanere collegato a terra alla staffa di montaggio e a sua volta al telaio.
