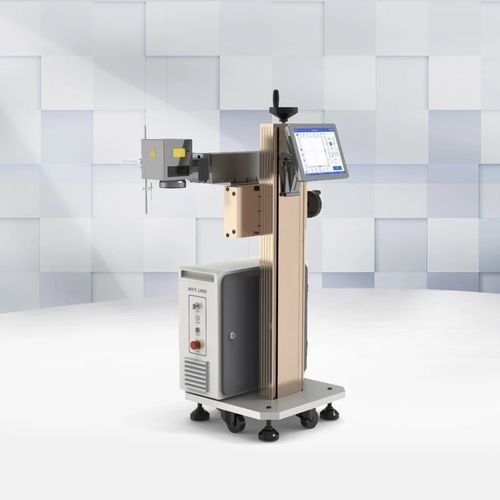

Macchina di marcatura laser HANS20Y-M

di cartaper metalloper acciaio inossidabile

Applicazioni
Principalmente applicabile alla marcatura di materiali metallici, alcune materie plastiche e materiali non metallici rivestiti come alluminio, acciaio inossidabile, rame, metalli con strato di rivestimento, carta stampata a colori e substrati simili. Adatto per marcatura on-the-fly di pezzi in movimento, linee di produzione continue e processi di assemblaggio automatizzati.

Scheda tecnica
Macchina: Flying Laser Marking Machine
Lunghezza d'onda del laser: 1064nm
Potenza: 20W
Stabilità: ≤5%
Energia per impulso: 1mJ
Frequenza di lavoro: 20-200KHz
Larghezza minima del codice: 0.1mm
Dimensione minima del carattere: 0.30mm
Precisione di ripetibilità: ±0.01mm
Area di marcatura standard: 100mm×100mm (opzionale 70mm×70mm a 400mm×400mm)
Lunghezza focale standard: 188±2mm (dalla base della testina laser all'area di fuoco)
Velocità di linea nominale: ≥10000mm/s
Velocità di stampa dei codici: ＞700 caratteri/sec
Alimentazione: AC 220V/50Hz/3A
Consumo energetico complessivo: picco ≤0.5KW, medio ≤0.25KW
Modalità di raffreddamento: raffreddamento ad aria
Grado di protezione: IP54
Lunghezza del cavo: 3m
Dimensioni tipiche macchina: trave principale 578mm×96.5mm×124mm; quadro di controllo 515mm×220mm×456mm; piattaforma elevatrice 450mm×450mm×1100mm (personalizzabile).

Effetti di marcatura laser
Le immagini campione illustrano i risultati tipici di marcatura sui materiali elencati: marchi permanenti e ad alto contrasto per codici, testi, loghi e numeri di serie. L'aspetto finale dipende dal substrato, dal rivestimento e dai parametri di processo; i parametri possono essere regolati per profondità, contrasto e velocità.

Caratteristiche / specifiche tecniche

• Lunghezza d'onda del laser: 1064nm
• Potenza: 20W
• Stabilità: ≤5%
• Energia per impulso: 1mJ
• Frequenza di lavoro: 20-200KHz
• Larghezza minima del codice: 0.1mm
• Dimensione minima del carattere: 0.30mm
• Precisione di ripetibilità: ±0.01mm
• Area di marcatura standard: 100mm×100mm
• Lunghezza focale standard: 188±2mm (dalla base della testina laser all'area di fuoco)
• Area di marcatura opzionale: 70mm×70mm a 400mm×400mm
• Velocità di linea nominale: ≥10000mm/s
• Stampa codici: ＞700 caratteri/sec
• Alimentazione: AC 220V/50Hz/3A
• Consumo energetico complessivo: picco ≤0.5KW, medio ≤0.25KW
• Raffreddamento: raffreddamento ad aria
• Grado di protezione: IP54
• Lunghezza del cavo: 3m
• Dimensioni macchina: trave principale 578mm×96.5mm×124mm; quadro di controllo 515mm×220mm×456mm; piattaforma elevatrice 450mm×450mm×1100mm (personalizzabile)
