Sistema di marcatura laser a fibra HDZ-PCB100Flaser CO2laser UVautomatico
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tecnologia
- laser a fibra, laser CO2, laser UV
- Specificazioni
- automatico
- Applicazioni
- per PCB, per circuito stampato, per circuito stampato doppia faccia
- Configurazione
- da integrare
- Altre caratteristiche
- di alta precisione, raffreddato ad aria, ad alta risoluzione, con tracciabilità, in linea, semplice, doppio
Descrizione
Panoramica del prodotto

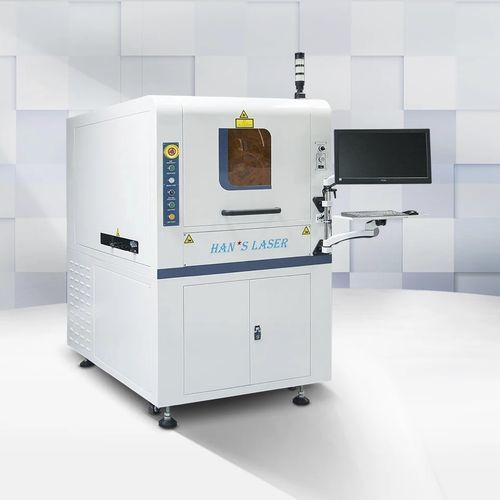

Il sistema di marcatura PCB con flip integrato HDZ-PCB100F è un'unità di marcatura automatica in linea progettata per l'integrazione nelle linee di produzione SMT. Il sistema esegue carico/scarico automatico, ribaltamento della scheda, posizionamento preciso, marcatura laser, lettura e verifica dei codici per PCBA. Le interfacce sono conformi allo standard SMEMA; è dotato di CCD ad alta risoluzione e connettività MES per la tracciabilità.
Caratteristiche della macchina
Applicazioni
Adatto per marcatura e tracciabilità di prodotti elettronici di consumo, dispositivi indossabili, PCBA automotive, PCBA per telefoni cellulari, FPC e schede simili. Supporta codici 1D, matrici 2D, codici QR, loghi e numeri di lotto per tracciabilità e controllo qualità in produzione.
Effetti di marcatura laser
Scheda tecnica
Modello: HDZ-PCB100F
Generatore laser: CO2 standard; UV, Green, Fiber opzionali
Area di marcatura laser: 60×60 mm
Lunghezza di marcatura: 100 mm ± 2 mm
Dimensione PCB applicabile: 50×50 mm – 460×460 mm
Modalità di raffreddamento: raffreddamento ad aria
Durata laser: 20.000 ore
Spessore substrato idoneo: 0,6–3 mm
Altezza linea produzione: 900 ± 20 mm
Precisione di posizionamento finale: ±0,1 mm (CCD)
Fornitura gas: 0,6–0,8 MPa
Alimentazione: 220 V
Consumo energetico: < 2,2 kW
Dimensioni macchina (L×P×A): 1000 × 1600 × 1700 mm
Peso: 600 kg
Grado di protezione: IP54
Specifiche tecniche
Il sistema di marcatura PCB con flip integrato HDZ-PCB100F è un'unità di marcatura automatica in linea progettata per l'integrazione nelle linee di produzione SMT. Il sistema esegue carico/scarico automatico, ribaltamento della scheda, posizionamento preciso, marcatura laser, lettura e verifica dei codici per PCBA. Le interfacce sono conformi allo standard SMEMA; è dotato di CCD ad alta risoluzione e connettività MES per la tracciabilità.
Caratteristiche della macchina
- Carico/scarico e ribaltamento automatici in linea integrati nella linea SMT per marcatura su singola o doppia faccia
- Progettazione conforme a SMEMA per integrazione semplice
- CCD ad alta risoluzione per posizionamento, lettura e ispezione accurate
- Supporto per integrazione MES/ERP e verifica automatizzata
- Opzioni laser multiple: CO2 standard; UV / Green / Fiber opzionali
Applicazioni
Adatto per marcatura e tracciabilità di prodotti elettronici di consumo, dispositivi indossabili, PCBA automotive, PCBA per telefoni cellulari, FPC e schede simili. Supporta codici 1D, matrici 2D, codici QR, loghi e numeri di lotto per tracciabilità e controllo qualità in produzione.
Effetti di marcatura laser
- Campioni di marcatura su PCBA con solder mask bianca
- Campioni di marcatura su PCBA con solder mask verde
- Campioni di marcatura su PCBA con solder mask nera
Scheda tecnica
Modello: HDZ-PCB100F
Generatore laser: CO2 standard; UV, Green, Fiber opzionali
Area di marcatura laser: 60×60 mm
Lunghezza di marcatura: 100 mm ± 2 mm
Dimensione PCB applicabile: 50×50 mm – 460×460 mm
Modalità di raffreddamento: raffreddamento ad aria
Durata laser: 20.000 ore
Spessore substrato idoneo: 0,6–3 mm
Altezza linea produzione: 900 ± 20 mm
Precisione di posizionamento finale: ±0,1 mm (CCD)
Fornitura gas: 0,6–0,8 MPa
Alimentazione: 220 V
Consumo energetico: < 2,2 kW
Dimensioni macchina (L×P×A): 1000 × 1600 × 1700 mm
Peso: 600 kg
Grado di protezione: IP54
Specifiche tecniche
- Modello: HDZ-PCB100F
- Opzioni laser: CO2 (standard); UV, Green, Fiber (opzionali)
- Area di marcatura: 60×60 mm; lunghezza di marcatura 100 mm ± 2 mm
- Dimensione PCB applicabile: 50×50 mm – 460×460 mm
- Spessore substrato: 0,6–3 mm
- Modalità di lavorazione: marcatura su singola o doppia faccia (flip integrato)
- Precisione di posizionamento: ±0,1 mm (CCD)
- Raffreddamento: ad aria
- Interfacce: SMEMA; supporto integrazione MES/ERP per scambio dati
- Alimentazione: 220 V; consumo < 2,2 kW
- Dimensioni: 1000×1600×1700 mm; Peso: 600 kg; IP54
