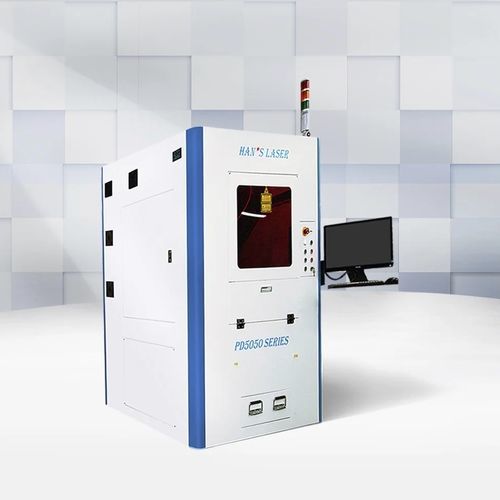

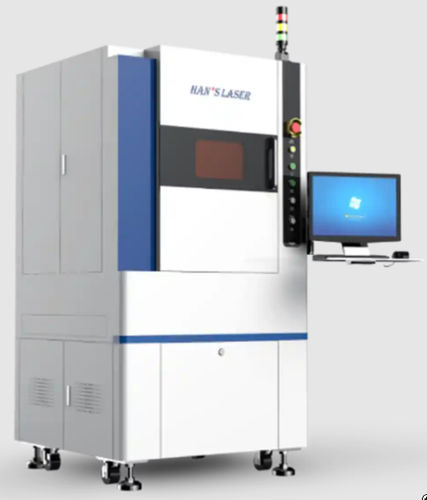

Macchina da taglio laser 2D PD5050-HLR-150

laser a fibraper metalli non ferrosiper alluminio

Panoramica
La PD5050-HLR-150 è una macchina da taglio laser a fibra progettata per il taglio 2D di precisione delle lamiere metallici. Integra un laser a fibra da 150W (1070 nm) con corsa X/Y/Z di 500/500/100 mm (l'area utile X/Y si riduce se dotata di CCD). Destinata alla lavorazione industriale della lamiera.

Caratteristiche principali

• Generatore laser a fibra: spot e fessura fini che consentono elevata precisione di taglio; conversione fotoelettrica circa 30%, consumo ridotto, raffreddamento ad aria (nessun chiller richiesto); lunga vita utile e bassa manutenzione.
• Testa di taglio e percorso ottico: testa importata con trasmissione in fibra e tenuta ottica per ridurre al minimo le fughe laser; smontaggio e manutenzione agevoli; luce rossa coassiale per posizionamento iniziale e anteprima; sistema di inseguimento per tagli di qualità su pezzi con superfici irregolari.
• Sistema di posizionamento: posizionamento CCD ad alta precisione (opzionale); compensazione automatica del posizionamento per precisione superiore rispetto al posizionamento con utensili standard.
• Struttura macchina e ausiliari: basamento in ghisa per rigidità e stabilità; asse Y azionato da doppio servomotore di precisione per movimenti ad alta velocità e precisione; asse Z per sollevamento rapido e preciso della testa; dispositivo di soffiaggio coassiale ad alta pressione e sistema di aspirazione con ventilatore.
• Controllo e software: PC industriale con interfaccia Windows; supporta importazione e modifica di grafici; software di taglio dedicato fornito dal produttore.

Applicazioni
Adatta al taglio laser di lamiere metalliche quali acciaio inox, acciaio al carbonio, alluminio e nichel. Non adatta per la lavorazione di recipienti contenenti materiali infiammabili o esplosivi. Non consigliata per metalli altamente riflettenti (es. rame, oro, argento) né per materiali non metallici (es. plastiche, pelle).

Scheda tecnica
Modello macchina: PD5050-HLR-150
Lunghezza d'onda laser: 1070 nm
Potenza laser: 150 W
Corsa X/Y/Z: 500 / 500 / 100 mm (opzione CCD riduce l'area utile X/Y)
Precisione di ripetizione posizionamento X/Y: ±0,02 mm
Precisione di ripetizione posizionamento Z: ±0,02 mm
Dimensioni (L×P×A): 1400 × 1400 × 2100 mm (riferimento)
Peso macchina: circa 1600 kg
Alimentazione (fluttuazione <±5%): Monofase 220 V, 50 Hz, 50 A
Potenza totale macchina: circa 5 kW
Umidità relativa: <75%
Temperatura ambiente: 10°C – 30°C

Caratteristiche / specifiche tecniche

• Modello: PD5050-HLR-150
• Lunghezza d'onda: 1070 nm
• Potenza laser: 150 W
• Corsa di lavoro (X/Y/Z): 500 / 500 / 100 mm (CCD riduce l'area utile)
• Precisione di posizionamento (ripetuta X/Y): ±0,02 mm
• Precisione di posizionamento (ripetuta Z): ±0,02 mm
• Dimensioni (L×P×A): 1400 × 1400 × 2100 mm (riferimento)
• Peso: ≈1600 kg
• Alimentazione elettrica: Monofase 220 V, 50 Hz, 50 A
• Potenza installata: ≈5 kW
• Umidità di esercizio: <75%
• Temperatura di esercizio: 10°C – 30°C
