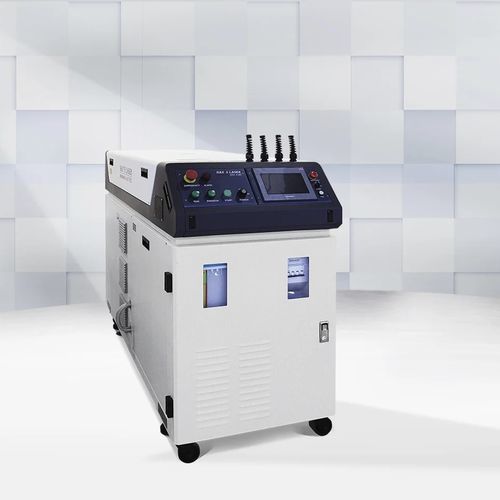

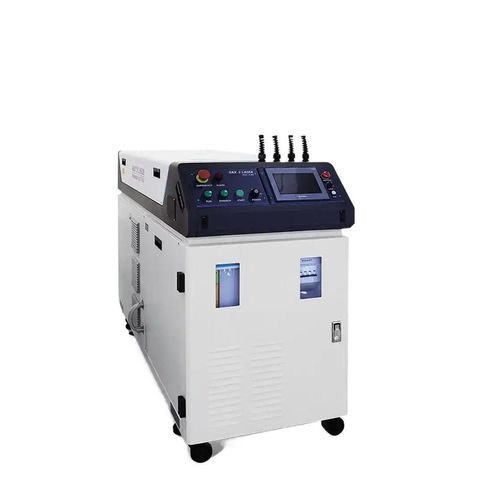

Saldatrice per saldatura a punti PB80

lasermonofaseAC

Caratteristiche

• Alto rapporto profondità/larghezza, larghezza della saldatura ridotta, zona interessata dal calore ridotta, bassa deformazione e alta velocità di saldatura
• Cordoni di saldatura uniformi che richiedono finiture minime o nulle dopo saldatura
• Saldature prive di porosità; impurità del materiale base ridotte/ottimizzate; microstruttura del cordone affinata; resistenza e tenacità del cordone pari o superiori al materiale base
• Controllo preciso con punto focale piccolo, posizionamento ad alta precisione e facile integrazione in automazione
• Capace di saldare determinate combinazioni di materiali dissimili
• Supporta saldatura a punti, a testa, sovrapposta/di tenuta e altre configurazioni di giunzione
• Punto focale fine e forte capacità di penetrazione; installazione flessibile e controllo remoto

Applicazioni
PB80 è destinato ad applicazioni di saldatura a punti a bassa energia, bassa potenza media e ad alta velocità. Si raccomanda l'uso con una stazione di saldatura a scansione ad alta velocità con galvanometro per sfruttare le capacità di saldatura ad alta velocità. Settori tipici: scocche e schermature per telefoni cellulari, saldatura di PCB flessibili nei display LCD, componenti ottici e microelettronici, parti mediche di precisione.

Breve descrizione
La sorgente laser alimenta una lampada al xenon pulsata per generare impulsi ottici che eccitano il cristallo Nd3+:YAG tramite una cava di condensazione. Dopo la risonanza nella cavità laser, il sistema emette impulsi laser a 1064 nm. Sotto controllo PLC o PC industriale, il fascio pulsato viene espanso, riflesso o trasmesso via fibra e focalizzato sul pezzo da saldare. Frequenza di impulso, durata dell'impulso, forma d'onda e movimento del tavolo sono controllabili per adattarsi al processo.

Scheda tecnica
Modello: PB80
Tipo di laser: YAG
Lunghezza d'onda: 1064 nm
Potenza media in uscita: 80 W
Potenza di picco: 5 kW (9 kW opzionale)
Energia laser massima: 50 J
Durata impulso: ≤50 ms
Frequenza impulso: ≤100 Hz
Numero di forme d'onda: 50 gruppi
Numero di uscite fibra: 1 canale standard, fino a 6 canali
Modalità di divisione del fascio: divisione di energia o divisione temporale
Diametro nucleo fibra: 0,4 mm
Modalità di retroazione in anello chiuso: retroazione potenza laser
Miroiraggio/posizionamento: guida luminosa rossa (CCD opzionale)
Raffreddamento: raffreddamento ad aria integrato
Consumo energetico unità principale: 5 kW
Alimentazione: 220 V ±10% / 50 Hz / 25 A
Peso unità principale: 350 kg
Dimensioni (L×W×H): 1210 × 550 × 1085 mm

Caratteristiche / Specifiche tecniche

• Modello: PB80
• Tipo di laser: YAG
• Lunghezza d'onda: 1064 nm
• Potenza media: 80 W
• Potenza di picco: 5 kW (9 kW opzionale)
• Energia massima: 50 J
• Durata impulso: ≤50 ms
• Frequenza impulso: ≤100 Hz
• Numero di forme d'onda: 50 gruppi
• Uscite fibra: 1 canale standard, fino a 6 canali
• Modalità di divisione: divisione di energia o temporale
• Diametro nucleo fibra: 0,4 mm
• Retroazione ad anello chiuso: retroazione potenza laser
• Miroiraggio: guida rossa (CCD opzionale)
• Raffreddamento: aria integrata
• Consumo unità principale: 5 kW
• Alimentazione: 220 V ±10% / 50 Hz / 25 A
• Peso: 350 kg
• Dimensioni (L×W×H): 1210 × 550 × 1085 mm
