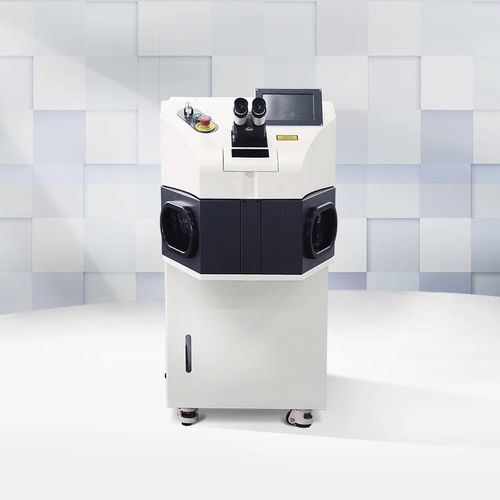

Macchina saldatrice laser Nd:YAG W150G

di testaa rullia punti

Panoramica
Il W150G è un sistema di saldatura laser a punti YAG progettato per riparazioni di precisione e micro-saldature di gioielleria e piccoli componenti. L'unità abbina un'interfaccia operatore intuitiva, osservazione coaxiale al microscopio e illuminazione regolabile per garantire un posizionamento accurato con impatto termico ridotto. Supporta saldature a punto, a battuta e a sovrapposizione con risultati fini e puliti che richiedono solitamente poca finitura post-saldatura.

Caratteristiche principali

• Alto rapporto di aspetto con larghezza di saldatura ridotta e zona termicamente interessata limitata per minimizzare le deformazioni e velocizzare i cicli
• Giunzioni di saldatura lisce e pulite con ridotto o nullo post-trattamento
• Elevata resistenza della saldatura con bassa porosità; la microstruttura può eguagliare o superare la resistenza del metallo base
• Punto laser molto piccolo per posizionamento preciso e facile automazione
• Capacità di saldare alcuni metalli dissimili
• Modalità di saldatura multiple: punto, battuta e sovrapposizione
• Compatibile con oro, argento, platino, acciaio inossidabile, titanio e leghe
• Dimensione del punto regolabile e vano di lavoro ergonomico con illuminazione LED regolabile; tavolo di lavoro estendibile opzionale
• Circolazione dell'acqua integrata con scambio termico e raffreddamento ad aria forzata per funzionamento stabile

Applicazioni

• Riparazione e assemblaggio di gioielli in oro, argento e platino
• Saldatura di piccole parti in acciaio inossidabile e titanio
• Riparazione di protesi dentali e componenti dentali
• Micro-saldatura di nastro di nichel per batterie, pin di circuiti integrati, molle di orologi, parti di tubi a raggi catodici e componenti simili

Dati tecnici
Modello: W150G
Tipo di laser: YAG
Lunghezza d'onda: 1064 nm
Potenza laser max.: 150 W
Potenza di picco max.: 9 kW
Energia di impulso max.: 80 J
Larghezza impulso: 0,1–20 ms
Frequenza impulso: 0,1–20 Hz
Diametro spot: 0,2–2,0 mm
Profondità di saldatura: 0,05–3 mm
Memoria waveform: 60 gruppi
Allineamento/posizionamento: Sistema di osservazione coassiale al microscopio
Alimentazione: 220 V / 30 A (50/60 Hz)
Consumo totale: 6 kW
Raffreddamento: Circolazione acqua integrata + raffreddamento ad aria forzata
Peso: 200 kg
Dimensioni (L×P×A): 1075 × 550 × 1190 mm

Specifiche

• Modello: W150G
• Tipo di laser: YAG
• Lunghezza d'onda: 1064 nm
• Potenza max.: 150 W
• Potenza di picco: 9 kW
• Energia di impulso max.: 80 J
• Intervallo larghezza impulso: 0,1–20 ms
• Intervallo frequenza impulso: 0,1–20 Hz
• Intervallo diametro spot: 0,2–2,0 mm
• Profondità di saldatura: 0,05–3 mm
• Memoria waveform: 60 gruppi
• Allineamento: Sistema coassiale al microscopio
• Alimentazione: 220 V / 30 A (50/60 Hz)
• Consumo totale: 6 kW
• Modalità di raffreddamento: Circolazione acqua integrata + aria forzata
• Peso: 200 kg
• Dimensioni: 1075 × 550 × 1190 mm
