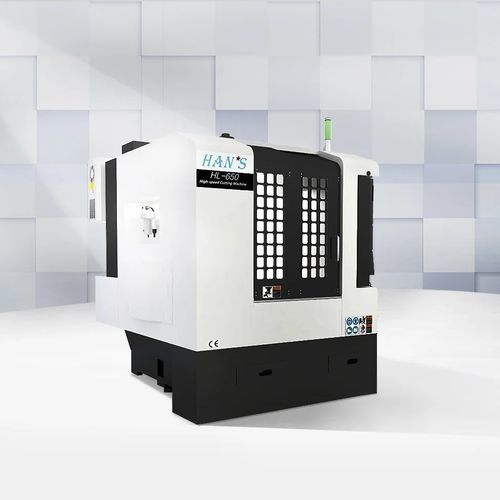

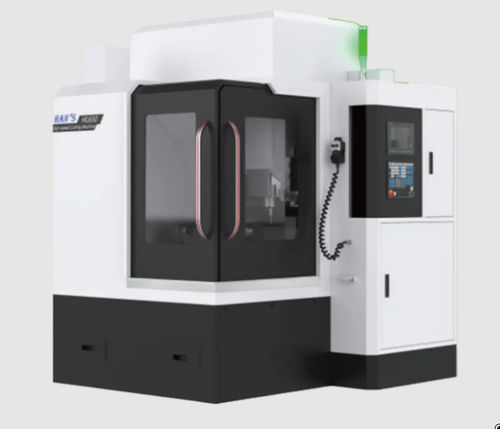

Macchina per incisione a 3 assi HL650

meccanicaper materie plasticheper metallo

Panoramica del prodotto
L'HL650 è una macchina per incisione e fresatura di precisione progettata per la lavorazione ad alta velocità di componenti di piccole e medie dimensioni per elettronica, dispositivi indossabili, coperture ottiche e parti metalliche di precisione.

Caratteristiche principali

• Fusioni analizzate con elementi finiti e struttura integrata a cassa e nervature per aumentare la rigidità della macchina.
• Mandrino motorizzato HSK E32 ad alta velocità con prestazioni stabili e basso sbilanciamento dinamico.
• Coppie di viti a sfere pre-tensionate in due stadi sui tre assi per maggiore rigidità, minore influenza termica e stabilità a lungo termine.
• Assi supportati su guide per sostenere carichi pesanti e garantire movimenti rapidi e precisi.
• Viti a sfere di grado rettificato importate con dadi precaricati per mantenere la precisione di trasmissione nel tempo.
• Struttura di rinforzo a nervatura nella cavità del mandrino per supporto stabile ad alta velocità.
• Parti mobili completamente sigillate per proteggere i meccanismi da contaminanti.
• Filtrazione dell'aria con componenti SMC giapponesi.
• Sistema di lubrificazione automatico con alimentazione programmata dell'olio, lubrificazione a grasso e prevenzione delle perdite per lunghi intervalli senza manutenzione.
• Sistema di cambio utensile automatico per incrementare l'efficienza di lavorazione.

Applicazioni
Adatta per la lavorazione di componenti metallici, pannelli PC/PMMA/composti, coperture in vetro e zaffiro per wearable, smartphone e tablet, gioielleria, pezzi in ceramica e altri componenti di precisione di piccole dimensioni.

Dati tecnici

• Modello: HL650
• Corsa assi X/Y/Z: 600 / 500 / 250 mm
• Distanza punta mandrino–tavola (standard): 120–370 mm
• Area di bloccaggio tavola: 600 × 500 mm
• Carico massimo tavola: 300 kg
• Dimensione scanalatura a T: 5-18 × 100 mm
• Tipo di mandrino: Mandrino motorizzato (HSK E32)
• Velocità mandrino: 40.000 giri/min
• Coppia nominale: 2.7 N·m
• Potenza nominale: 6 kW
• Tipo cambio utensile: HSK-E32
• Capacità utensili: 12 posti
• Tipo di magazine: Magazine lineare servo
• Diametro max utensile: 80 mm
• Lunghezza max utensile: 100 mm
• Peso max utensile: 0.5 kg
• Velocità di taglio (X/Y/Z): 10 / 10 / 10 m/min
• Velocità rapida (X/Y/Z): 15 / 15 / 15 m/min
• Precisione di posizionamento (X/Y/Z): 0.008 mm
• Ripetibilità (X/Y/Z): 0.005 mm
• Dimensioni macchina (con serbatoio): 2190 × 1950 × 2400 mm
• Peso macchina: 3500 kg
• Punti di progetto principali: fusioni analizzate con elementi finiti, viti a sfere pre-tensionate in due stadi, assi su guide, viti a sfere di precisione importate, parti mobili sigillate, filtrazione SMC, lubrificazione automatica e rinforzi nella cavità del mandrino.
