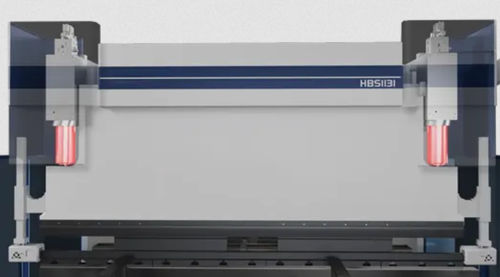

Pressa piegatrice idraulica HBS series

CNCecologicadi grandi dimensioni

Panoramica
La serie HBS comprende piegatrici idrauliche CNC progettate per precisione, ripetibilità e funzionamento a basso consumo energetico. Nuovi sottosistemi idraulici e di controllo, insieme a un serbatoio dell'olio sdoppiato in acciaio inossidabile resistente, riducono i consumi e migliorano l'affidabilità del sistema.

Caratteristiche principali

• Cilindro idraulico — I cilindri principali su entrambi i lati adottano valvole servo-idrauliche elettrocontrollate e righe codificate (grating scale) per formare un controllo ad anello chiuso, fornendo feedback accurati per movimenti del montante precisi e alta ripetibilità di posizionamento.
• Sistema di compensazione meccanica bidirezionale — Il CNC calcola e imposta automaticamente la compensazione; la compensazione utilizza il controllo ad anello chiuso per alta precisione. Il sistema di crowning meccanico è regolabile in due direzioni per compensazioni trasversali e longitudinali.
• Sistemi di battuta posteriore — Meccanismo di battuta posteriore a funzione completa con opzione di più battute selezionabili. Parti funzionali (guide, viti a ricircolo di sfere, cuscinetti, ecc.) utilizzano componenti di alta qualità per garantire la precisione del posizionamento.
• Riga codificatrice ad alta precisione — Righe ad alta precisione installate in piastre a C su entrambi i lati del telaio riducono l'influenza della deformazione della struttura sulla precisione di piegatura e forniscono dati di posizione in tempo reale al CNC.
• Ampia corsa del montante — Corsa del montante fino a 235 mm, altezza di chiusura fino a 585 mm e profondità gola fino a 410 mm (a seconda del modello) per ampliare le possibilità di lavorazione e le opzioni di matrice.
• Supporto mobile — Il piano superiore include un supporto mobile regolabile in altezza e rotazione con regolazione a scatti per agevolare operazioni di piegatura ergonomiche ed efficienti.
• Cella di piegatura automatica — Integrazione con robot per presa, centraggio, piegatura e pallettizzazione automatici per supportare produzione continua 24 ore e ridurre la manodopera. Soluzioni di celle automatiche personalizzate disponibili.

Immagini di esempio / Esempi applicativi
Più immagini di esempio e pezzi campione mostrano risultati tipici di piegatura e applicazioni della macchina.

Dati tecnici di esempio (solo riferimento — tutti i dati soggetti alla documentazione tecnica ufficiale)
Colonne: Forza di pressa (kN) | Lunghezza di piegatura (mm) | Larghezza tra colonne (mm) | Profondità gola (mm) | Corsa del montante (mm) | Altezza banco (mm) | Velocità rapida (mm/min) | Velocità di lavoro (mm/min) | Velocità di ritorno (mm/min) | Potenza motore principale (kW) | Capacità serbatoio (L) | Dimensioni (L x P x H) mm | Peso macchina (kg)
HBS0615: 600 | 1500 | 1200 | 215 | 350 | 575 | 200 | 20 | 200 | 6 | 80 | 2350 x 1400 x 2330 | 4000
HBS0620: 600 | 2050 | 1700 | 215 | 350 | 575 | 200 | 20 | 200 | 6 | 120 | 2950 x 1400 x 2330 | 4900
HBS0625: 600 | 2550 | 2100 | 215 | 350 | 575 | 200 | 20 | 200 | 6 | 120 | 3450 x 1400 x 2330 | 5950
HBS1131: 1100 | 3100 | 2700 | 235 | 410 | 585 | 220 | 17 | 200 | 10.8 | 200 | 3950 x 1800 x 2650 | 8350
HBS1141: 1100 | 4100 | 3700 | 235 | 410 | 585 | 220 | 17 | 200 | 10.8 | 200 | 4950 x 1800 x 2650 | 9200
HBS1631: 1600 | 3100 | 2700 | 235 | 410 | 585 | 180 | 14 | 180 | 13.2 | 200 | 3970 x 1850 x 2650 | 10500

Specifiche tecniche

• Nome della serie: HBS Series
• Gamma di forza di pressa (esempi): 600 kN, 1100 kN, 1600 kN (a seconda del modello)
• Opzioni di lunghezza di piegatura: 1500 mm a 4100 mm (a seconda del modello)
• Esempi di profondità gola: 215 mm o 235 mm
• Corsa del montante: fino a 235 mm (varia in base al modello)
• Altezza di chiusura: esempi 575 mm o 585 mm
• Potenza motore principale: 6 kW a 13,2 kW a seconda del modello
• Capacità del serbatoio: 80 L a 200 L a seconda del modello
• Dimensioni e pesi variano in base al modello — vedere la tabella tecnica sopra per i valori per modello
