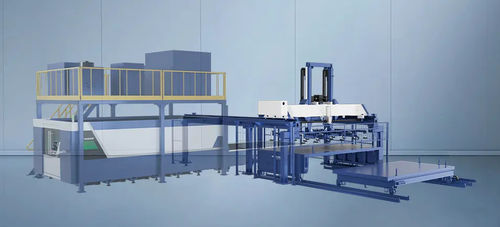

Caricatore automatico di fogli di lamiera SL series

Panoramica
La serie SL integra caricamento/scaricamento automatico, alimentazione a ventosa, taglio CNC integrato e movimentazione materiali in una soluzione pronta per la linea di produzione. Progettata per flussi semi-automatici ordine→processo, riduce la movimentazione manuale, incrementa la produttività e semplifica l'integrazione con i sistemi di gestione della produzione.

Caratteristiche del sistema

• Caricamento completamente automatico dei pannelli; spessore massimo caricabile fino a 40 mm.
• Sistema di carico a vuoto e alimentazione con ventose per operazioni di presa precise e ripetibili.
• Soluzione di automazione laser e interfaccia di schedulazione per automatizzare attività ordine→processo, trasferimento materiale e sequenze di lavorazione.

Principali componenti
L'unità di alimentazione è composta da un carrello materiale grezzo, telaio principale a portale, assemblaggio traliccio, dispositivo di alimentazione con ventose, combinazione di carrelli di smistamento e sistema di controllo centralizzato per l'operatività coordinata.

Portale
I componenti del telaio principale del portale sono saldati da profili e sottoposti alle fasi: saldatura → sgrossatura → invecchiamento per vibrazione → lavorazione di precisione, per alleviare le tensioni di saldatura e garantire stabilità dimensionale. Le travi del ponte presentano superfici guida rettificate per il movimento affidabile della trave trasversale.

Traliccio
L'assemblaggio traliccio include la struttura, il meccanismo di trasmissione, i dispositivi di guida e i cuscinetti. Due servomotori azionano indipendentemente la corsa della trave trasversale e il meccanismo di sollevamento del vassoio materiale. Il movimento orizzontale del traliccio sul portale utilizza cuscinetti a camma per un tracciamento regolare.

Dispositivo di alimentazione a ventosa sotto vuoto
Il meccanismo di alimentazione è basato su un telaio saldato con guide di trasmissione e più ventose. Ciascuna ventosa è controllata indipendentemente da valvole solenoide per adattarsi alle dimensioni dei pannelli, garantendo prelievi rapidi e precisi. I dispositivi di sicurezza includono sensori di fine corsa e sistemi anti-collisione per operazioni di sollevamento sicure.

Carrello materiale grezzo
La linea include un carrello materiale grezzo da 4 tonnellate che si muove su guida per il caricamento automatizzato. Configurabile come carrello materiale o carrello di smistamento, sostituisce lo stoccaggio statico, consente alimentazione automatizzata a basso costo e supporta flussi di smistamento centralizzati o foglio per foglio.

Capacità di taglio

• Esempio: acciaio inox fino a 12 mm (dipende dall'applicazione).

Dati tecnici di esempio (solo riferimento; soggetti a documenti tecnici ufficiali)
Model / Velocità (unità di carico) / Velocità di sollevamento (unità di carico) / Formato max. di carico / Peso max. carico (carrello di smistamento) / Velocità (carrello di smistamento) / Peso trasportabile max.
SL-3015 / 60 m/min / 8 m/min / 3000*1500*40 / 4 t / 20 m/min / 1400 kg
SL-4020 / 60 m/min / 8 m/min / 4000*2000*40 / 4 t / 20 m/min / 2500 kg

Specifiche tecniche

• Nome serie: SL Series (unità semi-automatica di caricamento/scaricamento e alimentazione integrata al flusso di taglio CNC).
• Spessore massimo foglio caricabile: fino a 40 mm.
• Velocità unità di carico: 60 m/min.
• Velocità di sollevamento: 8 m/min.
• Formati max. esempi: 3000 x 1500 x 40 mm, 4000 x 2000 x 40 mm.
• Peso max. carico (carrello di smistamento): 4 t.
• Velocità carrello di smistamento: 20 m/min.
• Peso trasportabile max. esempi: 1400 kg (SL-3015), 2500 kg (SL-4020).
• Dispositivo di alimentazione: ventose a vuoto con controllo indipendente tramite valvole solenoide e sensori di sicurezza.
• Costruzione del portale: profili saldati con invecchiamento per vibrazione e lavorazione di precisione per stabilità.
• Carrello materiale grezzo: carrello mobile automatico 4 t per trasporto materiale; funzione opzionale carrello di smistamento per smistamento centralizzato o foglio per foglio.
