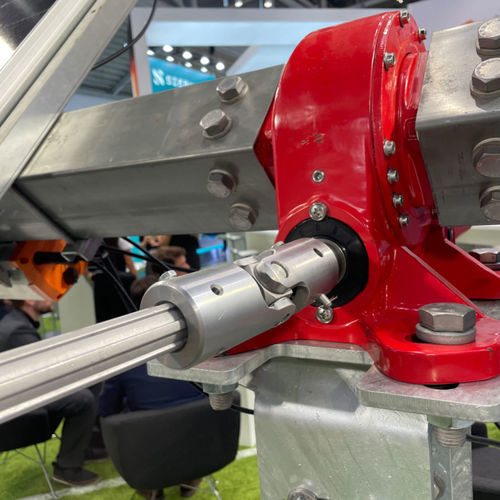

Giunto cardanico doppio Solar tracking universal joints
semplicein acciaioin acciaio inossidabile

Giunto cardanico doppio - Solar tracking universal joints - Hangzhou DJ Machinery Co., Ltd. - semplice / in acciaio / in acciaio inossidabile
Giunto cardanico doppio - Solar tracking universal joints - Hangzhou DJ Machinery Co., Ltd. - semplice / in acciaio / in acciaio inossidabile
Giunto cardanico doppio - Solar tracking universal joints - Hangzhou DJ Machinery Co., Ltd. - semplice / in acciaio / in acciaio inossidabile - immagine - 2
Giunto cardanico doppio - Solar tracking universal joints - Hangzhou DJ Machinery Co., Ltd. - semplice / in acciaio / in acciaio inossidabile - immagine - 3
Giunto cardanico doppio - Solar tracking universal joints - Hangzhou DJ Machinery Co., Ltd. - semplice / in acciaio / in acciaio inossidabile - immagine - 4
Giunto cardanico doppio - Solar tracking universal joints - Hangzhou DJ Machinery Co., Ltd. - semplice / in acciaio / in acciaio inossidabile - immagine - 5
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Configurazione
semplice, doppio
Materiale
in acciaio, in acciaio inossidabile, in lega di acciaio
Altre caratteristiche
di precisione, standard, telescopico, industriale, su misura
Diametro

Max.: 110 mm
(4,33 in)

Min.: 16 mm
(0,63 in)

Coppia

Max.: 7.000 Nm
(5.162,935045 ft.lb)

Min.: 10 Nm
(7,375621 ft.lb)

Angolo di funzionamento

Max.: 35 °

Min.: 0 °

Velocità

Max.: 1.000 rpm
(6.283,2 rad.min-1)

Min.: 0 rpm
(0 rad.min-1)

Descrizione

Panoramica del prodotto
Il PB-D1 è un giunto cardanico (giunto universale) di DJJX progettato per trasmettere coppia tra alberi intenzionalmente disallineati. Disponibile in più misure e materiali, è adatto per trasmissioni industriali con deviazioni di allineamento.

Applicazioni tipiche
  • Attrezzature per giardinaggio
  • Nastro trasportatore e sistemi di movimentazione materiali
  • Lavorazione alimentare e sistemi di confezionamento
  • Macchine da stampa
  • Macchine agricole


Vantaggi principali
  • Ampia gamma di misure per diversi alberi
  • Angolo operativo massimo: 35°
  • Velocità massima: 1000 giri/min
  • Disponibile in diversi materiali per sezione centrale e mozzo
  • Sottocomponenti lavorati con precisione da barra (niente fusioni o parti in polvere) per prestazioni costanti
  • Ottimizzazioni di progetto che migliorano prestazioni e riducono i costi
  • Possibilità di produzione su disegno o campione


Varianti e materiali
  • Materiali della sezione centrale (cubo e perno): 20Cr, 40Cr, GCr15
  • Materiali del mozzo: 40Cr, acciaio 45#


Dimensioni (mm)
  • PB-D16 — D 16, d (H7) 8, L 61.5, L1 12, L2 20, S (H11) 8, K (JS9) 2, T 9
  • PB-D20 — D 20, d (H7) 10, L 74, L1 12.5, L2 22.5, S (H11) 10, K (JS9) 3, T 11.4
  • PB-D25 — D 25, d (H7) 12, L 86, L1 13, L2 25, S (H11) 12, K (JS9) 4, T 13.8
  • PB-D29 — D 29, d (H7) 14, L 100, L1 18, L2 32.5, S (H11) 14, K (JS9) 5, T 16.3
  • PB-D32 — D 32, d (H7) 16, L 107, L1 17.5, L2 34, S (H11) 16, K (JS9) 5, T 18.3
  • PB-D35 — D 35, d (H7) 18, L 130, L1 21.5, L2 39, S (H11) -, K (JS9) 6, T 20.8
  • PB-D37 — D 37, d (H7) 20, L 134, L1 23, L2 41, S (H11) -, K (JS9) 6, T 22.8
  • PB-D40 — D 40, d (H7) 20, L 164, L1 33, L2 54, S (H11) -, K (JS9) 6, T 22.8
  • PB-D50 — D 50, d (H7) 25, L 181, L1 28, L2 54, S (H11) -, K (JS9) 8, T 28.3
  • PB-D60 — D 60, d (H7) 30, L 262, L1 58, L2 89, S (H11) -, K (JS9) 8, T 33.3


Specifiche tecniche
  • Brand Name: DJJX
  • Modello prodotto: PB-D1
  • Serie prodotto: PB
  • Funzione tipica: trasmissione di coppia tra alberi disallineati
  • Angolo max: 35°
  • Velocità max: 1000 giri/min
  • Materiali sezione centrale: 20Cr, 40Cr, GCr15
  • Materiali mozzo: 40Cr, acciaio 45#
  • Note di progetto: sottocomponenti lavorati con precisione; più misure; personalizzabile su disegno o campione
