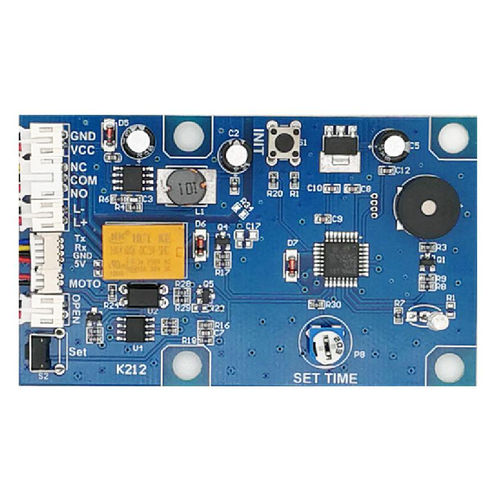

Scheda elettronica K212

Scheda di controllo delle impronte digitali GROW K212 Classificazione Scheda di controllo delle impronte digitali Alimentazione DC8--30V Corrente in modalità stand-by 40mA Capacità delle impronte digitali 200 Uscita ±DC5V,300mA Utilizzo dell'interfaccia P1: Alimentazione, tensione di ingresso: DC8--30V, corrente di ingresso: 0,3A P2: uscita a relè P3: Segnale attivo di porta aperta, tensione DC12V (ingresso) P4: Modulo impronte digitali (ingresso) P5: Micromotore (uscita) P6: Pulsante per l'apertura della porta, segnale di chiusura (ingresso) Resistenza regolabile: Impostazione del tempo di chiusura del relè Parametri tecnici -Alimentazione: DC8--30V, -Modalità stand-by corrente:40mA -Capacità delle impronte digitali: 200 -Uscita dell'interfaccia del motore: ±DC5V,300mA -Uscita d'interfaccia del relè: 3A Istruzioni per l'operazione 1. Sistema in stato di funzionamento, la spia luminosa (LED) lampeggia lentamente. 2. Premere il tasto SET, il sistema in stato di registro e l'indicatore luminoso lampeggia velocemente. 3. L'impronta digitale può essere registrata continuamente quando il sistema è in stato di registro; se non è necessario aggiungere altre impronte digitali, uscire dopo aver atteso 5 secondi o premendo il tasto SET; 4. Quando si ritorna alle impostazioni di fabbrica, premere il pulsante RESET finché non si sente "Di", rilasciare il pulsante, sentire il segnale acustico lungo "Di" significa che l'operazione ha avuto successo; 5. Impronta verificata o il pulsante per l'apertura della porta chiusa, il relè azionato, il tempo del relè può essere impostato da resistenza regolabile, il tempo di impostazione: 0,5-9 secondi, l'uscita dell'interfaccia motore DC5V e mantenere 0,5 secondi; fermare 5 secondi, poi meno tensione in uscita e mantenere 0,5 secondi.
