Separatore a membrana con raccordo filettato MCH series

Panoramica del prodotto
I moduli a membrana per separazione CO2 Mairui utilizzano fibre cave in polisulfone per la separazione selettiva CO2/CH4. Il CO2 permea preferenzialmente attraverso la membrana mentre lo stream non permeato si arricchisce di metano. La scelta del modulo e la configurazione del processo vengono definite in base alla composizione dell'alimentazione, alla capacità, alla pressione e temperatura operative, alle specifiche del prodotto e agli obiettivi di recupero del metano.

Principio di funzionamento
Le membrane a fibre cave in polisulfone hanno permeabilità al CO2 superiore rispetto al CH4; lo stream permeato risulta ricco di CO2. I sistemi possono essere configurati in una, due o tre fasi per soddisfare requisiti di purezza e recupero del prodotto.

Modelli e specifiche
Tipo di connessione: Rc (PT)

• MCH-3032A | Lunghezza L: 856 mm | OD: 110 mm | ID: 85 mm | Alimentazione/Ritenuto/Permeato: 1/2" | Peso: 6.0 kg
• MCH-4040A | Lunghezza L: 1080 mm | OD: 150 mm | ID: 114 mm | Alimentazione/Ritenuto/Permeato: 1" | Peso: 15 kg
• MCH-4160A | Lunghezza L: 1564 mm | OD: 160 mm | ID: 125 mm | Alimentazione/Ritenuto/Permeato: 1" | Peso: 19 kg
• MCH-6160A | Lunghezza L: 1580 mm | OD: 200 mm | ID: 157.5 mm | Alimentazione/Ritenuto/Permeato: 1.5" | Peso: 26 kg
• MCH-8140A | Lunghezza L: 1080 mm | OD: 280 mm | ID: 220 mm | Alimentazione/Ritenuto: 1.5" | Permeato: 2" | Peso: 44 kg
• MCH-8160A | Lunghezza L: 1580 mm | OD: 280 mm | ID: 220 mm | Alimentazione/Ritenuto: 1.5" | Permeato: 2" | Peso: 55 kg

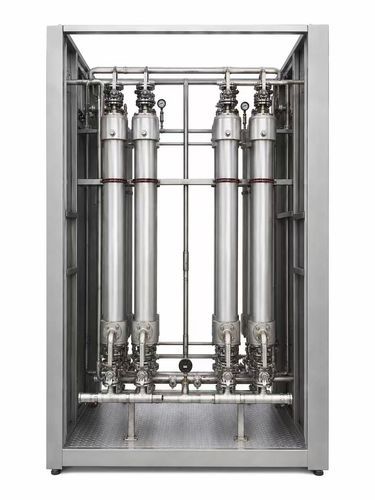

Configurazione dei banchi di membrane

• Più moduli possono essere combinati in banchi di membrane per aumentare la capacità.
• Quantità e disposizione sono definite dai requisiti di alimentazione e prodotto e sono specifiche per progetto.
• Possono essere adottate configurazioni a due o tre stadi per bilanciare specifica del prodotto e recupero del metano.

Fattori di selezione

• Composizione del gas di alimentazione
• Portata del gas di alimentazione (capacità)
• Pressione e temperatura operative
• Purezza target del gas prodotto
• Requisito di recupero del metano

Requisiti del gas di alimentazione
Contenuto di H2S <20 ppm. Il gas in ingresso deve soddisfare i requisiti di ingresso dei moduli membrana Mairui in termini di contaminanti, temperatura e pressione.

Applicazioni correlate

• Petrolio & Gas — inertizzazione, blanketing, spurgo, rimozione di CO2 e deumidificazione dei gas.
• Aggiornamento del biogas & biomethane — pretrattamento e upgrading del biogas per immissione in rete o Bio-CNG.
• Rimozione del CO2 & CCUS — separazione a membrana per gas naturale, biogas e flussi gassosi industriali selezionati.

Specifiche tecniche

• Materiale: fibre cave in polisulfone
• Obiettivo di separazione: separazione selettiva CO2/CH4 (permearazione preferenziale del CO2)
• Tipo di connessione: Rc (PT)
• Tolleranza H2S nel gas di alimentazione: <20 ppm
• Scala dei moduli: i moduli possono essere combinati in banchi di membrane; processi a due o tre stadi possibili
• Modelli e dimensioni chiave:
  • MCH-3032A — Lunghezza: 856 mm; OD: 110 mm; ID: 85 mm; Alimentazione/Ritenuto/Permeato: 1/2"; Peso: 6.0 kg
  • MCH-4040A — Lunghezza: 1080 mm; OD: 150 mm; ID: 114 mm; Alimentazione/Ritenuto/Permeato: 1"; Peso: 15 kg
  • MCH-4160A — Lunghezza: 1564 mm; OD: 160 mm; ID: 125 mm; Alimentazione/Ritenuto/Permeato: 1"; Peso: 19 kg
  • MCH-6160A — Lunghezza: 1580 mm; OD: 200 mm; ID: 157.5 mm; Alimentazione/Ritenuto/Permeato: 1.5"; Peso: 26 kg
  • MCH-8140A — Lunghezza: 1080 mm; OD: 280 mm; ID: 220 mm; Alimentazione/Ritenuto: 1.5"; Permeato: 2"; Peso: 44 kg
  • MCH-8160A — Lunghezza: 1580 mm; OD: 280 mm; ID: 220 mm; Alimentazione/Ritenuto: 1.5"; Permeato: 2"; Peso: 55 kg
