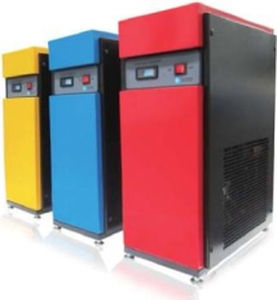

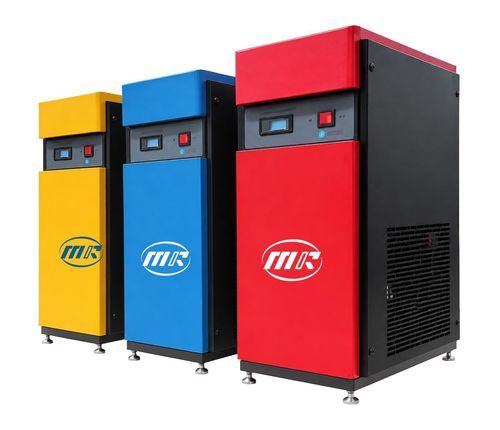

Essiccatore per aria compressa a refrigerazione BD series

Panoramica del prodotto
Gli essiccatori d'aria refrigerati serie BD raffreddano l'aria compressa per condensare ed eliminare il vapore acqueo. La serie comprende due sottofamiglie distinte — BDL e BDH — le cui specifiche non sono combinate con le gamme KD.

Principio di funzionamento e caratteristiche

• BDL: temperatura massima di ingresso ≤55 °C.
• BDH: temperatura massima di ingresso ≤80 °C.
• Intervallo di pressione di esercizio: 2–16 bar.
• Progettati per il pretrattamento continuo dell'aria compressa nei range pubblicati.

Specifiche tecniche principali

• Intervallo di portata nominale: 0,7–11,5 m³/min.
• Pressione di esercizio: 2–16 bar.
• Sottofamiglie: BDL (ingresso max ≤55 °C) e BDH (ingresso max ≤80 °C).
• Alimentazione standard: 220 V / 50 Hz.
• Dimensioni di collegamento: G1/2 a G2 a seconda del modello.
• Consumo energetico: 0,45–2,30 kW a seconda del modello.

Modelli e specifiche — Sottofamiglia BDL

• BDL-5F | 0,7 m³/min | 25 CFM | 2–16 bar | ≤55 °C | 0,45 kW | G1/2 | 220 V/50 Hz | 450 × 250 × 580 mm | 30 kg
• BDL-10F | 1,6 m³/min | 56 CFM | 2–16 bar | ≤55 °C | 0,47 kW | G1 | 220 V/50 Hz | 450 × 250 × 580 mm | 40 kg
• BDL-20F | 2,6 m³/min | 92 CFM | 2–16 bar | ≤55 °C | 0,85 kW | G1 | 220 V/50 Hz | 550 × 300 × 775 mm | 45 kg
• BDL-30F | 3,8 m³/min | 134 CFM | 2–16 bar | ≤55 °C | 1,04 kW | G1 | 220 V/50 Hz | 550 × 300 × 775 mm | 55 kg
• BDL-50F | 6,0 m³/min | 212 CFM | 2–16 bar | ≤55 °C | 1,65 kW | G1 | 220 V/50 Hz | 820 × 360 × 825 mm | 70 kg
• BDL-60F | 7,0 m³/min | 247 CFM | 2–16 bar | ≤55 °C | 1,65 kW | G1-1/2 | 220 V/50 Hz | 820 × 360 × 825 mm | 75 kg
• BDL-75F | 8,5 m³/min | 300 CFM | 2–16 bar | ≤55 °C | 1,80 kW | G1-1/2 | 220 V/50 Hz | 880 × 360 × 825 mm | 80 kg
• BDL-100F | 11,5 m³/min | 406 CFM | 2–16 bar | ≤55 °C | 2,05 kW | G2 | 220 V/50 Hz | 1050 × 480 × 1200 mm | 95 kg

Modelli e specifiche — Sottofamiglia BDH

• BDH-5F | 0,7 m³/min | 25 CFM | 2–16 bar | ≤80 °C | 0,47 kW | G1/2 | 220 V/50 Hz | 650 × 300 × 775 mm | 35 kg
• BDH-10F | 1,6 m³/min | 56 CFM | 2–16 bar | ≤80 °C | 0,53 kW | G1 | 220 V/50 Hz | 650 × 300 × 775 mm | 45 kg
• BDH-20F | 2,6 m³/min | 92 CFM | 2–16 bar | ≤80 °C | 0,95 kW | G1 | 220 V/50 Hz | 700 × 360 × 900 mm | 50 kg
• BDH-30F | 3,8 m³/min | 134 CFM | 2–16 bar | ≤80 °C | 1,16 kW | G1 | 220 V/50 Hz | 700 × 360 × 900 mm | 65 kg
• BDH-50F | 6,0 m³/min | 212 CFM | 2–16 bar | ≤80 °C | 1,65 kW | G1 | 220 V/50 Hz | 820 × 360 × 825 mm | 80 kg
• BDH-60F | 7,0 m³/min | 247 CFM | 2–16 bar | ≤80 °C | 1,65 kW | G1-1/2 | 220 V/50 Hz | 820 × 360 × 825 mm | 85 kg
• BDH-75F | 8,5 m³/min | 300 CFM | 2–16 bar | ≤80 °C | 1,80 kW | G1-1/2 | 220 V/50 Hz | 880 × 360 × 825 mm | 90 kg
• BDH-100F | 11,5 m³/min | 406 CFM | 2–16 bar | ≤80 °C | 2,30 kW | G2 | 220 V/50 Hz | 1050 × 480 × 1150 mm | 110 kg

Applicazioni
Per il pretrattamento dell'aria compressa nei range pubblicati di portata, pressione e temperatura di ingresso; adatto a impianti industriali che richiedono controllo del punto di rugiada e rimozione del condensato a valle.

Caratteristiche tecniche / Specifiche

• Intervallo di portata nominale: 0,7–11,5 m³/min.
• Intervallo di pressione di esercizio: 2–16 bar.
• Sottofamiglie: BDL (temp. ingresso max ≤55 °C) e BDH (temp. ingresso max ≤80 °C).
• Alimentazione standard: 220 V / 50 Hz.
• Dimensioni di collegamento: G1/2–G2 a seconda del modello.
• Consumo energetico: 0,45–2,30 kW (a seconda del modello).
