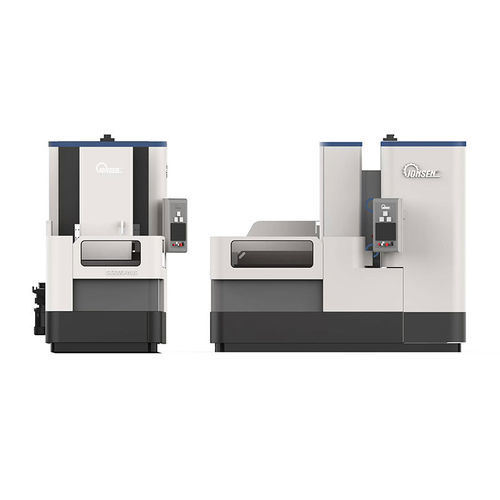

Levigatrice a larga banda SAG1000

stazionariaelettricaa velocità regolabile

Riepilogo prodotto
Combina l'elevata efficienza della rettifica a nastro abrasivo ampio in condizioni fredde con le caratteristiche di precisione delle rettificatrici tradizionali per una lavorazione di superficie ad alto rendimento e alta precisione.

• La serie SAG è sviluppata per la rettifica di superficie ad alta efficienza e precisione su cinque categorie di materiali: DURI, SOTTILI, FRAGILI, MORBIDI, ADESIVI. Esempi: substrati ceramici, carburo di silicio, quarzo, cristallo, carbonio-ceramica, materiali semiconduttori, titanio, zirconio, materiali magnetici, ecc.
• La serie SAG offre un rendimento significativamente superiore rispetto alle rettificatrici a mola tradizionali mantenendo prestazioni di precisione comparabili.
• La rettifica a freddo e a bassa concentrazione di sollecitazioni controlla deformazioni e scheggiature dei bordi per migliorare il rendimento, aumentare la produttività e ridurre gli scarti. Precisione planare < 5 µm e rugosità superficiale < 0,4 µm.

Rettificatrice di superficie a nastro abrasivo largo su tavola rotante - serie SAG

• Cabezza nastro abrasivo largo ad alta precisione abbinata a una tavola rotante idrostatica per rettifiche a freddo efficienti e ad alta precisione.
• Letto macchina in ghisa HT300, ottimizzato tramite FEA e sottoposto a trattamenti di ricottura/invecchiamento per stabilità a lungo termine.
• Tavola rotante idrostatica ad alta rigidità con rigidità statica di 400 kg/µm — senza usura e stabile.
• Guide lineari heavy-duty di grado CP e viti a ricircolo di sfere di precisione su tutta la macchina per garantire la precisione di rotazione e posizionamento.
• Software operativo proprietario con interfaccia ergonomica che consente alta automazione e minima intervento dell'operatore.
• Sostituzione rapida della nastro abrasivo e rapido cambio tra tipi e granulometrie per rapidi cambi produzione.

Tavola rotante idrostatica
Alta rigidità, alta precisione e grande capacità di carico; precisione planare < 5 µm per assicurare prestazioni di lavorazione costanti.

Cabezza nastro abrasivo largo ad alta precisione
Dotata di mandrino di rettifica ad alta rigidità con gioco radiale inferiore a 1 µm. Velocità lineare del nastro fino a 60 m/s con controllo velocità variabile (VFD). Sostituzione e regolazione della nastro in meno di un minuto per rettifiche a freddo efficienti e stabili.

Sistema di misura in-process
Sistema laser di misura in-process ad alta precisione integrabile con software algoritmico proprietario e controllo in loop chiuso per abilitare operazioni automatizzate con minima intervento umano.

Scheda tecnica

• Diametro tavola rotante: 1000 mm
• Capacità di carico tavola rotante: 500 kg
• Velocità tavola rotante: 20–60 rpm
• Spessore massimo pezzo: 160 mm
• Velocità massima mandrino: 4500 rpm
• Dimensione nastro abrasivo largo: 300 x 2620 mm
• Ingombro macchina (LxPxA): 1500 x 3000 x 2800 mm
• Peso macchina: 8000 kg
• Rigidità statica tavola idrostatica: 400 kg/µm
• Velocità lineare nastro (max): 60 m/s (regolabile VFD)

Configurazione standard / Configurazione opzionale

• Standard: piano rotante elettromagnetico / Opzionale: piano rotante a vuoto
• Standard: unità di filtrazione a carta / Opzionale: separatore magnetico per refrigerante e serbatoio
• Standard: utensile per dressare la nastro abrasiva / Opzionale: raccoglitore di nebbia
• Standard: luce di lavoro / Opzionale: sistema di misura in-process
• Standard: cassetta degli attrezzi con attrezzi necessari / Opzionale: supporto per installazione nastro abrasivo largo

Specifiche tecniche

• Modello: SAG1000
• Diametro tavola rotante: 1000 mm
• Capacità di carico tavola rotante: 500 kg
• Velocità tavola rotante: 20–60 rpm
• Spessore max pezzo: 160 mm
• Velocità max mandrino: 4500 rpm
• Dimensione nastro abrasivo largo: 300 x 2620 mm
• Ingombro macchina (LxPxA): 1500 x 3000 x 2800 mm
• Peso macchina: 8000 kg
• Rigidità statica tavola idrostatica: 400 kg/µm
• Velocità lineare nastro (max): 60 m/s (regolabile VFD)
