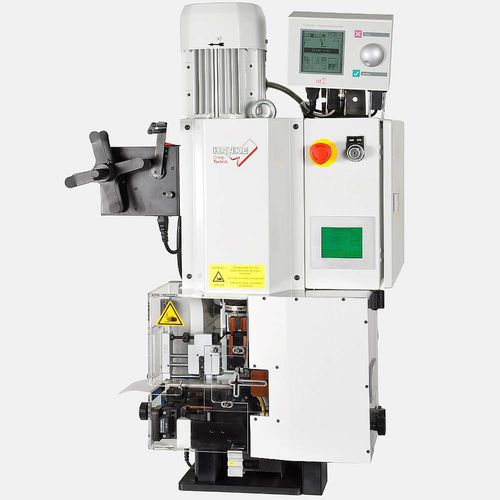

Pressa crimpatrice per cavi elettrici SEALMATIC 980 TS

automaticapneumaticaad alimentazione laterale

Stampa di piegatura con l'unità di spogliatura integrata, combinata con l'unità di montaggio della guarnizione per elaborare i singoli cavi o i cavi multiconduttori avvolti. In un ciclo, il cavo è spogliato, una guarnizione è montata e un terminale è unito. Il cavo non è mosso durante il processo completo. Pressa eccentrica con il dispositivo trasformista dell'applicatore ed il controllo elettronico con il modo di trotto per la messa a punto facile. L'unità di spogliatura pneumatica è stata progettata per gli applicatori standard dell'alimentazione laterale. È adatto ad elaborare i terminali standard all'interno dell'intervallo di grandezza del cavo di 0,35 - 2,5 millimetri di ². La sezione trasversale del cavo, la lunghezza di spogliatura e la posizione del cavo al terminale sono manualmente regolabili. Questi adeguamenti sono in qualunque momento ripetibili. Con il taglio correttivo regolabile, 1,5 - 5 millimetri possono essere tagliati l'estremità del cavo. Ciò garantisce una lunghezza di spogliatura continua. Le guarnizioni sono trasportate automaticamente da un sistema lineare del trasporto. La gestione dei rifiuti tiene l'area di lavoro pulita del taglio correttivo e del resti di spogliatura fino a 7 millimetri. Il pacchetto consiste del tubo residuo, imbuto dello scarico e materiale di montaggio. Il sistema difettoso di taglio della piegatura (sistema di DCC) separa immediatamente e taglia le piegature difettose (soltanto possibile congiuntamente a controllo della piegatura). Compreso il braccio e la salvaguardia della bobina.
