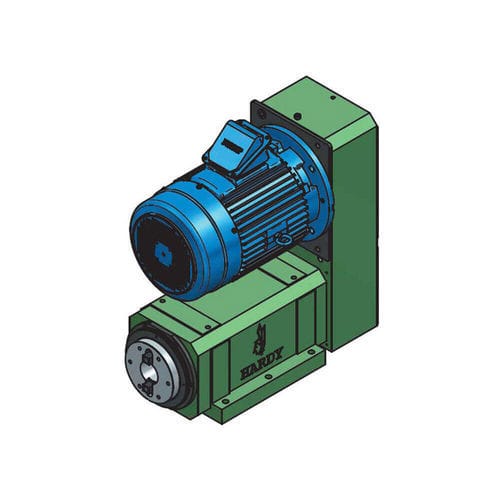

Testa alesatrice di precisione S150

per lavorazione pesanteper lavorazione di metalli

Panoramica
La carcassa del mandrino S150 è una fusione FC30, successivamente alesata e rettificata con precisione. L'albero del mandrino è in acciaio legato sottoposto a trattamento termico ad alta frequenza. I cuscinetti di precisione SKF (Germania), NSK (Giappone) e Taiwan TPI garantiscono una precisione della faccia del mandrino di 0,002 mm o inferiore. La velocità massima del mandrino è 1800 g/min, adatta al montaggio su slitte servo CNC o tavole di avanzamento idrauliche per applicazioni di lavorazione pesante.

Caratteristiche

• Motore standard trifase AC 15 kW incluso; opzionale fino a 45 kW
• Trasmissione a cinghia in configurazione a velocità fissa con cinghia dentata
• Cono mandrino NT50 disponibile
• Opzione per azionamento servo a velocità variabile
• Protezione motore a induzione AC: IP54
• Motore con riduttore disponibile su richiesta

Disegni / Immagini aggiuntive
I disegni dimensionali e di specifica sono forniti come immagini ad alta risoluzione nella documentazione prodotto (disegni tecnici disponibili nella sezione specifiche del prodotto).

Caratteristiche tecniche

• Modello: S150
• Materiale carcassa mandrino: fusione FC30, alesata e rettificata
• Materiale mandrino: acciaio legato con trattamento termico ad alta frequenza
• Cuscinetti: SKF (Germania), NSK (Giappone), Taiwan TPI
• Precisione della faccia del mandrino: 0,002 mm o inferiore
• Velocità massima mandrino: 1800 g/min
• Motore standard: trifase AC 15 kW (opzionale fino a 45 kW)
• Tipo di trasmissione: a cinghia con cinghia dentata (velocità fissa); opzione servo per velocità variabile
• Cono mandrino: NT50 disponibile
• Protezione motore: IP54
• Motore con riduttore: disponibile su richiesta
